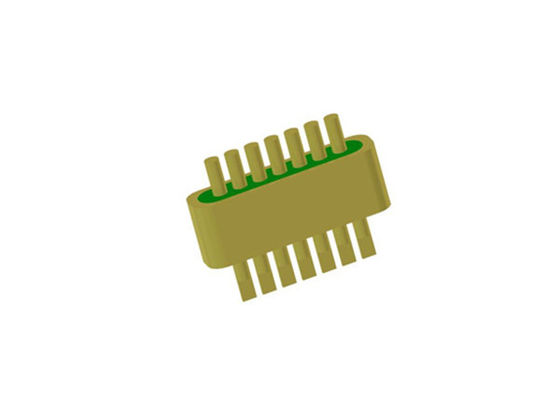

Diameter 0.45mm 7 Pins Hermetische DC Multi-pin Header Connector Goud Draad Bonding Oppervlak JMC-1946-JH
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Pin: | Multi-pins |
|---|---|---|---|
| Pin -nummer: | 7 pinnen | Pin -materiaal: | Kovar 4J29 |
| Glas materiaal: | 7052.7070, DM308 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Certificaat: | ROHS ISO-9001-2015 | pakket: | Glas tot metalen afdichtingen |
| Merknaam: | ELT(Elite) | ODM: | kan worden aangepast aan uw vereiste |
| Markeren: | 0.45mm 7 Pins Hermetische Connector,Goud Draad Bonding DC Header,glas-metaalafdichtingsconnector |
||
Diameter 0.45mm 7 Pins Hermetische DC Multi-pin Connector Gold Draad Bonding Oppervlak
Specificatie van JMC-1946-JH:
| Productnaam | Hermetische Multi-pin Connector |
| Impedantie | NA |
| Type | 7 pinnen |
| Rijen | 1 rij |
| Kleur | Vergulde |
| Behuizing en pinmateriaal | Kovar 4J29 |
|
Glas materiaal
Gaskleur
|
7052 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | NA |
| VSWR | NA |
| Weerstaanspanning | ≥100V |
|
Hermeticiteit Lekpercentage |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Introductie
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Feedthroughs /Multi-pin Connectoren /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en de geleider zijn gemaakt van Kovar-legering die bij hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverbreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Goud-draad bonding, solderen en koppelen methode naar keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in de avionica, ruimtevaart en automotive velden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Enkele pin JM Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele pin JM Standaard Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele pin JM Niet-Standaard Serie | Solderen Koppelen en Bonding keuze |
| DC Enkele pin JK Serie | Solderen en Bonding keuze |
| DC Enkele pin JK Standaard Serie | Solderen en Bonding keuze |
| DC Enkele pin JK Niet-Standaard Serie | Solderen en Nail Head Bonding keuze |
|
Multi-pin Connector JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichting Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
