Lichte glas tot metaal afdichting door middel van goud geplatte voor elektronische verpakkingen JM2516-33
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Glas tot metalen afdichtingen | Beplating: | Verguld met goud |
|---|---|---|---|
| Impedantie: | 50 Ohm RF | Pin: | enkel |
| Materiaal: | Kovar 4J29 | Glas: | 7052.7070 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | VSWR: | 1.2 |
| Markeren: | lichtgewicht glas naar metaal afdichting doorvoer,met een diameter van niet meer dan 20 mm,electronics package feedthrough JM2516-33 |
||
Glas-naar-metaal afdichtingen 50Ohm RF doorvoeren enkele pin voor elektronische behuizingen
Hermetische Glas-naar-metaal afdichtingen RF/DC doorvoeren /Meerpolige headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering dat onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en worden de laatste jaren veelvuldig toegepast in de elektronica-industrie.
Specificatie:
| Productnaam | Hermetische Glas-naar-metaal afdichtingen |
| Modelnr. | JM2516-33 |
| Impedantie | 50Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Verguld |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gekleurd glas
|
7050 of 7070 type
Groen of wit
|
| Frequentiebereik | DC~50 GHz |
| VSWR | ≤1.2 |
| Weerstaanspanning | ≥300V |
|
Hermeticiteit Lekpercentage |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |

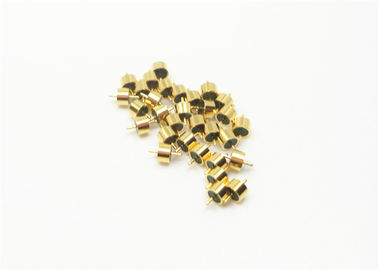

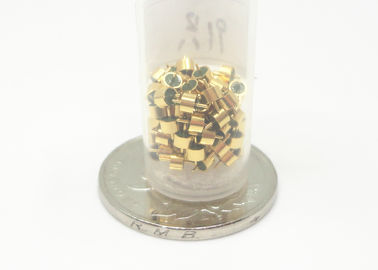

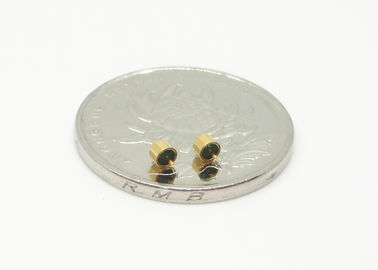

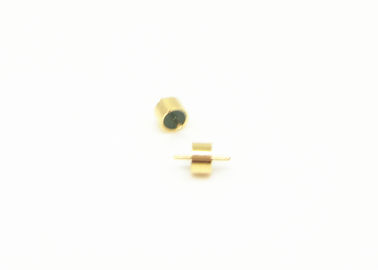

Product :
Kenmerken:
-Klein formaat
-Hermetisch
-Lichtgewicht
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Keuze uit goud-draad bonding, solderen en koppelen
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en op maat ontworpen naar keuze.
-Zeer kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Toepassing:
Breed toepassingsgebied van elektronische behuizingen, satellieten, radar en andere in de avionica, lucht- en ruimtevaart en automotive velden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Catalogus-Glas-naar-metaal Hermetische Afdichtingen.pdf
