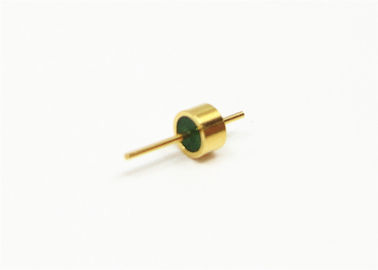

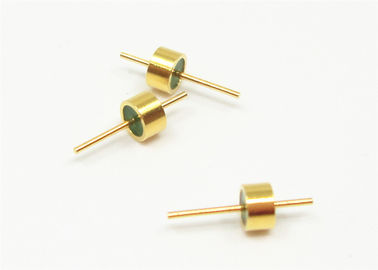

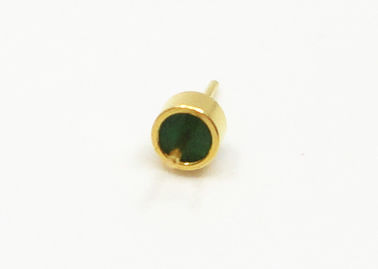

Hermetische enkelstapelconnector 50 Ohm RF-impedantie voor luchtvaart en ruimtevaart Kleine grootte JM2012
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | RF-feedthrough glas naar metalen afdichtingen | Impedantie: | 50 Ohm RF |
|---|---|---|---|
| Beplating: | Verguld met 1,27um | Certificaat: | ISO-9001-2015 |
| Pin: | enkel | Naam: | Kovar Hermetic |
| Glas: | 7052.7070 | Lijktempo: | < 1,01325 X 10-3 Pa·cm3/s |
| Markeren: | Eenvoudige hermetische aansluiting 50 Ohm,Kleine grootte JM2012 RF-connector,Verbinding van glas met metaal voor luchtvaart |
||
50OhmRF doorvoeren met glas-metaalverbindingen
RF/DC doorvoeren/ Hermetische glas-metaalverbindingen/ meerpolige headers /Connector wordt ook wel Glasisolator, glaskralen. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalkracht en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Kenmerken:
- Hermetisch
- Klein formaat
- lichtgewicht
- Stabiele kwaliteit en hoge betrouwbaarheid
- Binnengeleider: gouddraad bonding, solderen en koppelen methode naar keuze
Specificatie:
| Productnaam | Hermetische glas-metaalverbindingen |
| Modelnummer | JM2012 |
| Impedantie | 50Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Verguld |
| Behuizing en pinmateriaal | Kovar 4J29 |
|
Glasmateriaal
Gaskleur
|
7050 of 7070 type
Groen of wit
|
| Frequentiebereik | DC~50 GHz |
| VSWR | ≤1.2 |
| Weerstaanspanning | ≥300V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en op maat ontworpen naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor op maat gemaakte producten
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in avionica, ruimtevaart en automotive veld. Het kan worden gebruikt met SMA, millimetergolfproducten.

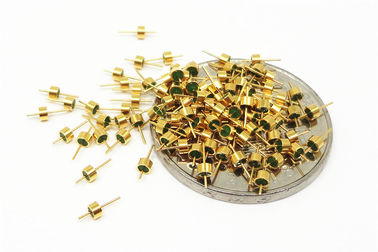

Gedetailleerd beeld
Eenheid (mm)
Product :
| Model | A | B | C | d | D | Opmerking | |||||||
| JM2012 | 1.2 | 1.8 | 6 | 0.3 | 2 | M/S | |||||||
|
M/S=maken / solderen OPMERKING: Bovenstaande maat in de tabel is slechts een klein deel van deze RF Enkele pin Hermetische glas-metaalverbindingen. Als u documentatie, vergelijkbare, compatibele of vervangende producten nodig heeft, neem dan contact met ons op. |
|||||||||||||
