Single-pin hermetische elektrische connectoren Kovar 4J29 Materiaal Goudgeplatte oppervlakte JM2016A
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Glas tot metalen hermetische afdichtingen | Beplating: | Verguld met goud |
|---|---|---|---|
| Impedantie: | 50 Ohm | Certificaat: | ISO-9001-2015 |
| Pin: | enkel | Materiaal: | Kovar 4J29 |
| Glas: | 7052.7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Markeren: | Kovar hermetische elektrische connectoren,verguld glas metalen afdichting connectoren,single pin 4J29 materiaal connectoren |
||
50 Ohm Glas-naar-metaalafdichtingen RF doorvoeren Hermetisch afgesloten connectoren
Hermetische Glas-naar-metaalafdichtingen RF/DC doorvoeren /Meerpolige headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering dat onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draadbonding, solderen en koppelen, enz.Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en worden de laatste jaren veelvuldig toegepast in de elektronica-industrie.
Specificatie:
| Productnaam | Hermetische Glas-naar-metaalafdichtingen |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Verguld |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gekleurd glas
|
7050 of 7070 type
Groen of Wit
|
| Frequentiebereik | DC~50 GHz |
| VSWR | ≤1.2 |
| Weerstaanspanning | ≥300V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolatieweerstand | ≥2000MΩ voor enkele pin, ≥1000MΩ voor meerpolige pin, |
| Bedrijfstemperatuur | -65℃~+260℃ |
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Keuze uit goud-draadbonding, solderen en koppelen
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in avionica, ruimtevaart en auto-industrie. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en op maat gemaakt ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten

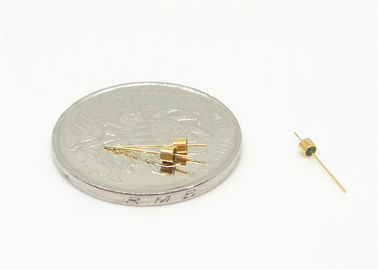

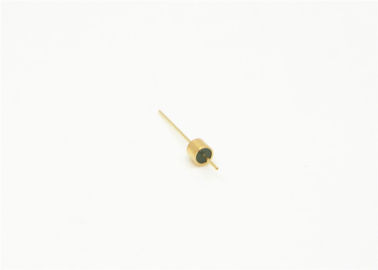

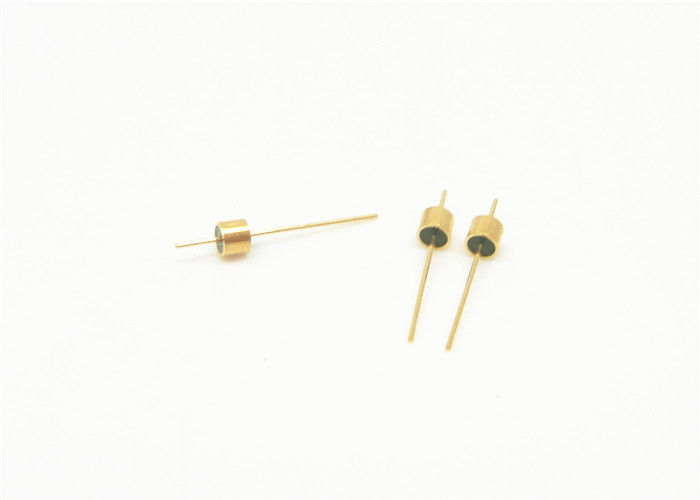

Gedetailleerd beeld
Eenheid (mm)
Product :
| Model | A | B | C | d | D | Opmerking | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=maken / solderen OPMERKING: Bovenstaande afmetingen in de tabel zijn slechts een klein deel van deze RF Enkele pin Hermetische Glas-naar-metaalafdichtingen. Neem contact met ons op als u documentatie, vergelijkbare, compatibele of vervangende producten nodig heeft. |
|||||||||||||
