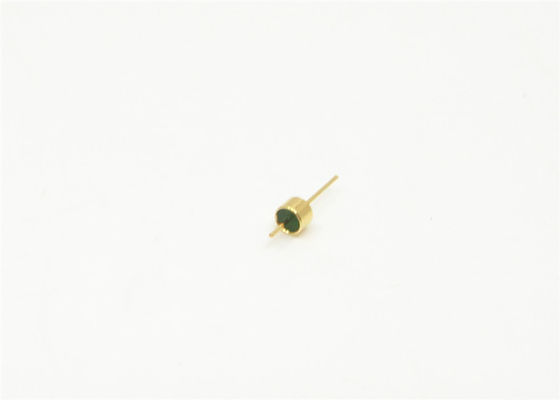

50 Ohm enkele pin connector glas-naar-metaal afdichting doorvoer lichtgewicht klein formaat JM2014
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Glas tot metalen hermetische afdichtingen | Beplating: | Verguld met goud |
|---|---|---|---|
| Impedantie: | Ander | Certificaat: | ISO-9001-2015 |
| Pin: | enkel | Materiaal: | Kovar 4J29 |
| Glas: | 7052.7070, DM308 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Markeren: | 50 Ohm enkele pin connector,Glas tot metaal afdichting,lichtgewicht kleine connector |
||
50 Ohm Glas-zu-Metall-Dichtungen Hermetisch versiegelte Steckverbinder HF-Durchführungen
Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen /Mehrfachsteckverbinder /Steckverbinder wird auch genannt Glasisolator. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger dielektrischer Konstante und geringem dielektrischem Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, das bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkernleiter hat eine Vielzahl von Anschlussstilen wie Golddrahtbonden, Löten und Koppeln usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Spezifikation:
| Produktname | Hermetische Glas-zu-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Pin |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Pinmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC~50 GHz |
| VSWR | ≤1.2 |
| Spannungsfestigkeit | ≥300V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ für Einzelpin, ≥1000MΩ für Mehrfachpin, |
| Betriebstemperatur | -65℃~+260℃ |
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Koppeln als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen in der Avionik, Luft- und Raumfahrt und im Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1.27um vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte

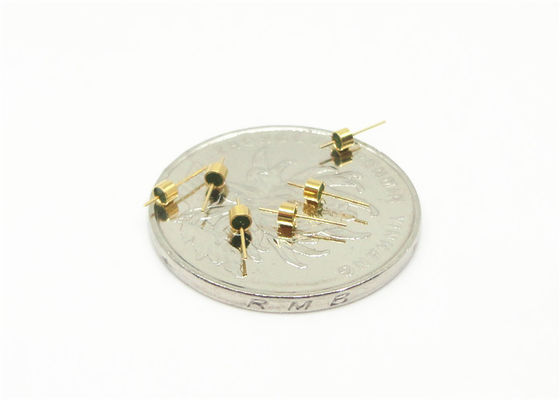

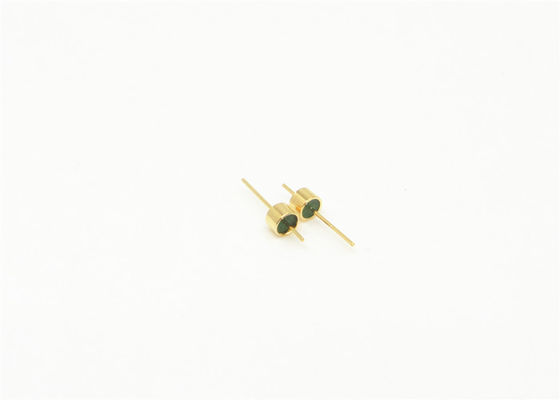

Detailliertes Bild
Einheit (mm)
Produkt :
| Modell | A | B | C | d | D | Hinweis | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=Herstellung / Löten HINWEIS: Die oben in der Tabelle gezeigte Größe ist nur ein kleiner Teil dieser HF Einzelpin Hermetische Glas-zu-Metall-Dichtungen. Wenn Sie Dokumentation, ähnliche, kompatible oder Ersatzprodukte benötigen, kontaktieren Sie uns bitte. |
|||||||||||||
Katalog-Glas-zu-Metall-Hermetische Dichtungen.pdf
Unternehmensprofil:
Xi'an Elite Electronics Co., Ltd.
Gegründet im August 2003, ist Elite Electronics ein zuverlässiger Hersteller und Exporteur von HF-Steckverbindern, HF-Adaptern, Kabelbaugruppen, Wellenleiter- und Mehrkanal-Mikrowellen-Drehgelenken usw. Diese HF-elektrischen Verbindungsstücke werden häufig in der Luft- und Raumfahrt, Luftfahrt, Navigation, Kommunikation, Antennen und anderen wichtigen elektrischen Systemen eingesetzt.
Wir sind Komponentenlieferant von China Spacecraft Shenzhou neun und vielen anderen nationalen High-Tech-Projekten. Wir haben mehr als 17 Jahre ODM-Erfahrung mit kommerziellen Interconnect-Komponenten.
Produktkategorie:
1. HF-Steckverbinder, Adapter (DC bis 110 GHz)
2. HF- und Wellenleiter-Kabelbaugruppen
3. Wellenleiter-zu-Koax-Adapter
4. Integrierte (HF & DC) Steckverbinder
5. Mikro-Rechteck-Steckverbinder (J30J, Micro D-sub, MDM)
6. Glas-zu-Metall-Hermetische Dichtungen, Header, Durchführungen (HF & DC)
7. ODM-Produkte
Muster sind verfügbar. Bitte kontaktieren Sie uns für weitere Details.
Willkommen neue und alte Kunden aus der ganzen Welt, um uns für zukünftige Geschäftsbeziehungen und gegenseitigen Erfolg zu kontaktieren!
