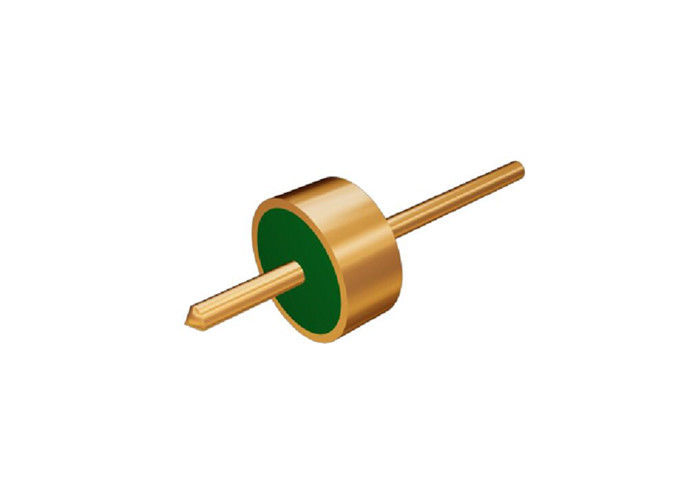

Hermetische RF-feedthroughs Glas tot metaal afdichtingsconnectoren doorboorde pin JM5525
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Glas tot metalen hermetische afdichtingen | Beplating: | Verguld met goud |
|---|---|---|---|
| Impedantie: | 50Ω RF | Certificaat: | ROHS ISO-9001-2015 |
| Pin: | enkel | Materiaal: | Kovar 4J29 |
| Glas: | 7052.7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Markeren: | Hermetische RF-doorvoerconnectoren,Glas-metaalafdichting doorboorde pinconnectoren,JM5525 RF-doorvoerconnectoren |
||
Hermetische RF-doorvoeren Glas-naar-metaalverbindingen Geperforeerde Pin
Hermetische Glas-naar-metaalverbindingen RF/DC-doorvoeren /Meerpolige connectoren /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering dat onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan aansluitstijlen, zoals goud-draadbonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en worden de laatste jaren veelvuldig toegepast in de elektronica-industrie.
Specificatie:
| Productnaam | Hermetische Glas-naar-metaalverbindingen |
| Impedantie | 50Ω RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Verguld |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gaskleur
|
7050 of 7070
Groen of Wit
|
| Frequentiebereik | DC~50 GHz |
| VSWR | ≤1.2 |
| Weerstaanspanning | ≥300V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ voor enkele pin, ≥1000MΩ voor meerpolige pinnen, |
| Bedrijfstemperatuur | -65℃~+260℃ |
Catalogus-Glas-naar-metaal Hermetische Verbindingen.pdf
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Keuze uit goud-draadbonding, solderen en koppelen
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in de avionica-, ruimtevaart- en automobielsector. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en op maat gemaakte ontwerpen naar keuze.
-Zeer kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor op maat gemaakte producten

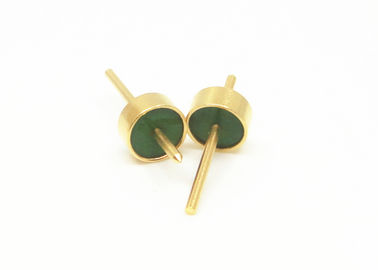

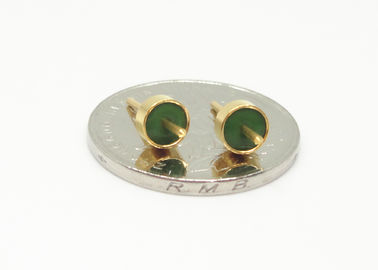

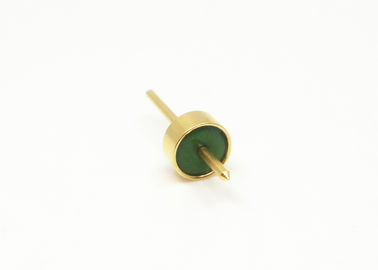

Gedetailleerd beeld
Productlijst:
| 50Ω RF Enkele Pin JM Serie | Keuze uit solderen, koppelen en bonding |
| 50Ω RF Enkele Pin JM Standaard Serie | Keuze uit solderen, koppelen en bonding |
| 50Ω RF Enkele Pin JM Niet-Standaard Serie | Keuze uit solderen, koppelen en bonding |
| DC Enkele Pin JK Serie | Keuze uit solderen en bonding |
| DC Enkele Pin JK Standaard Serie | Keuze uit solderen en bonding |
| DC Enkele Pin JK Niet-Standaard Serie | Keuze uit solderen en kop-bonding |
|
Meerpolige Connector JMC Serie
|
1-9 pinnen met keuze uit 1-3 rijen |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-metaalverbinding Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
