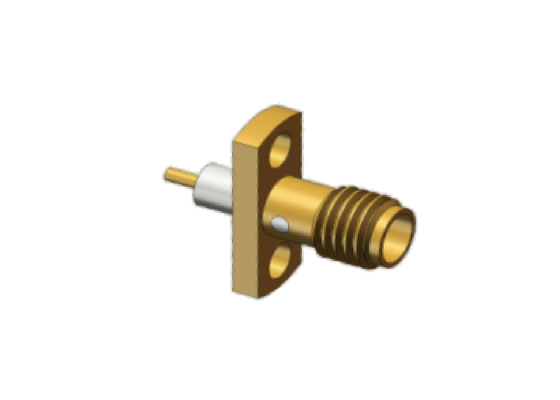

2-gats op paneel gemonteerde behuizing van koperlegering Verguld Mini SMA-aansluiting RF-coaxconnector tot 18 GHz
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SSMA RF-connectoren | Model: | SSMA-KFD178 |
|---|---|---|---|
| Frequentiebereik: | 0,3 MHz-18 GHz | Impedantie: | 50Ω |
| DWV: | 750V | Isolatieweerstand: | ≥5000MΩ |
| Centrale dirigent: | Koperlegering, verguld | Buitenste geleider: | Koperlegering, verguld |
| Mount-methode: | Paneelmontage met 2 gaten | isolatoren: | PTFE |
| Markeren: | 2-holes panel montage SMA connector,goud geplatte RF coax connector,koperlegering SMA jack 18GHz |
||
Productbeschrijving:
SSMA RF-connector is een geminiaturiseerd product van SMA-connector.
SSMA RF-connectoren zijn de ultracompacte geminiaturiseerde afgeleide van standaard SMA-interfaces, ontworpen om ruimtebeperkingen in microgolfsystemen met hoge dichtheid op te lossen. Ze nemen slechts 70% van de totale afmeting van conventionele SMA-connectoren in beslag en bieden een ongeëvenaarde ruimtebesparende lay-outmogelijkheid voor compacte PCB-modules en mini-testfixtures.
Met een ultralage vormfactor, ultrabrede bandbreedterespons, superieure elektrische consistentie en robuuste mechanische stabiliteit, biedt deze schroefdraadconnector-serie uitstekende langdurige betrouwbaarheid onder trillingen en temperatuurcycli. Door gebruik te maken van een precieze 10-36UNF-2 schroefdraadvergrendelingsstructuur met gestandaardiseerde 50Ω karakteristieke impedantie, ondersteunen SSMA-connectoren stabiele signaaloverdracht van DC tot 30 GHz, ver voorbij de effectieve bovengrens van gewone SMA-connectoren.
Gebouwd voor uiterst nauwkeurige millimetergolfsignaalintegriteit, handhaven SSMA RF-connectoren een ultralage VSWR en minimale invoegverlies over de volledige bandbreedte, waardoor signaalvervorming en meetafwijkingen die vaak voorkomen bij te grote SMA-interfaces bij 26,5 GHz+ worden geëlimineerd. Breed toegepast in high-end microgolfcommunicatie, precisie test- en meetapparatuur, lucht- en ruimtevaartavionica, phased array radar, elektronische systemen en compacte RF-sensormodules, dient het als de optimale upgrade-oplossing wanneer standaard SMA-connectoren niet voldoen aan de eisen op het gebied van miniaturisatie en hoge frequentie.
SSMA RF Connectoren' Interface Afmeting:
Buitenafmeting van 2-gaats flensmontage koperlegering SSMA RF-connectoren: SSMA-KFD178 (eenheid: mm)
Met betrekking tot deze serie hebben we enkele vergelijkbare modellen met een behuizing van koperlegering, een roestvrijstalen behuizing, het model met verschillende totale lengtes, verschillende lengtes van Isolerend Convex Oppervlak en verschillende lengtes van pinnen en OD 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm om aan de uiteenlopende behoeften van de klant te voldoen.
2-gaats paneelmontage koperlegering SSMA RF Connectors met Isolerend Convex Oppervlak : SMA-KFD178
Andere vergelijkbare modellen:
2-gaats paneelmontage roestvrij staal SSMA RF-connectoren: SMA-KFD211G en SSMA-KFD214G
Toepassingen:
Xi'an Elite Electronic is een Toonaangevende fabrikant van systematische interconnectieoplossingen voornamelijk gericht op de luchtvaart, navigatie, radar, communicatie, meting, elektronica velden.
Onze hoogwaardige producten gebruiken de beste materialen en strikte processen om de duurzaamheid en betrouwbaarheid in zware omstandigheden te garanderen.
Verpakking & Verzending:
Verpakking:
De 2-gaats paneelmontage SSMA RF-connectoren wordt zorgvuldig verpakt in een kartonnen doos om de bescherming tijdens transport te garanderen.
Verzending:
We verzenden de paneelmontage SSMA RF-connector via een betrouwbare koeriersdienst om een veilige en snelle levering aan onze klanten te garanderen. Klanten ontvangen een trackingnummer na verzending.
