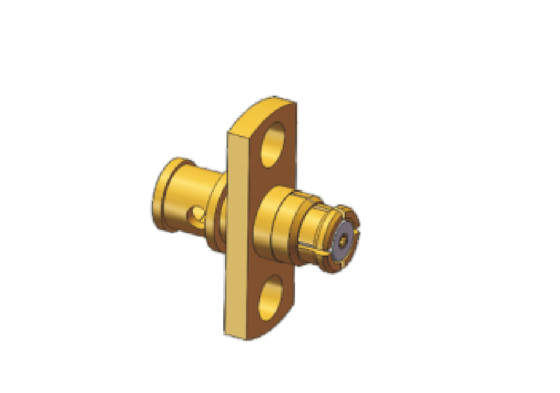

SMP Vrouwelijke Kabelverbinding Jack-paring voor CXN3506/MF108A Frequentie tot 18 GHz
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Temperatuur: | -55℃~+125℃ | Model: | SMP-KF506-35 |
|---|---|---|---|
| Contacten: | Koperlegering, goudpalting | DWV: | 500V |
| Dreigement: | 50Ω | Isolator: | PTFE |
| Productnaam: | SMP flens vrouwelijke kabelconnector | Frequentiebereik: | 0,3 MHz-18 GHz |
| Huisvesting: | Koperlegering, verguld | Op voorraad: | >500 stuks |
| Isolatieweerstand: | >5000MΩ | Paring Calbe: | MF108A / CXN3506 |
| Markeren: | SMP-aansluiting met twee gaten,SMP vrouwelijke kabel aansluiting,SMP RF-connector tot 18 GHz |
||
Productbeschrijving:
Onze SMP push-on subminiatuur coaxiale connectoren zijn ontworpen voor hoogfrequente RF-werking tot 40 GHz. Met een ultracompacte structuur en stabiele operationele prestaties wordt deze serie op grote schaal ingezet bij board-to-board-koppeling voor elektronische apparatuur, communicatiesystemen, satellietcommunicatie en radarsystemen. Het ruimtebesparende ontwerp ondersteunt een lay-out met hoge dichtheid op printplaten, waardoor de totale installatieruimte aanzienlijk wordt geoptimaliseerd.
Er worden drie verschillende ontwerpen aangeboden voor mannelijke SMP-stekkers: volledige pal, beperkte pal (semi-pal / half-pal) en gladde boring (catcher's mitt-stijl). U kunt het juiste type kiezen op basis van uw werkelijke werkomstandigheden.
Het volledige arreteermodel levert de sterkste houdkracht en uitstekende weerstand tegen trillingen en schokken, wat perfect werkt voor kabelverbindingen en scenario's waarin signaalcontinuïteit moet worden gegarandeerd.
De beperkte arreteervariant brengt retentiesterkte en levensduur in evenwicht. Het is ontwikkeld op basis van een gladde boringstructuur, onderscheidt zich door herhaalde koppelingen op lange termijn en is een gangbare optie voor PCB-assemblage en blinde koppelingen.
De gladde boring biedt een consistente inbreng- en extractiekracht. Het kan axiale en radiale positieafwijkingen compenseren, dus het is de beste keuze voor massaassemblage van board-to-board SMP-connectoren en grootschalige blinde koppelingsprojecten.
|
Elektrische kenmerken
|
||
|
Impedantie
|
50Ω
|
|
|
Frequentiebereik
|
Gelijkstroom~40GHz
|
|
|
Nominale spanning
|
170VRMS
|
|
|
Diëlektrica Spanningsweerstand
|
500VRMS
|
|
|
Isolatieweerstand
|
≥5000MΩ
|
|
|
|
Buitenste geleider
|
Normaal≤2,5mΩ
|
|
Centrale dirigent
|
Normaal≤6mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | Gelijkstroom~18GHz | 18GHz~26,5GHz | 26,5~40GHz | |
| Direct | ≤1,25 | ≤1,3 | ≤1,4 | |
| Rechte hoek | ≤1,3 | |||
| Adapter | ≤1,25 | ≤1,3 | ≤1,4 | |
| Anderen | ≤1,3 |
De omtrekafmeting van SMP Jack Flensmontage Paringskabel CXN3506 / MF108A, Model:SMP-KF506-35 Tot 18GHz
Rechte hoek SMP-kabelassemblages voor uw referentie:
Kabelmodel:CXN 3506
Kabel-OD:2,3 mm
Kabelkleur:Grijs
Frequentie:tot 18GHz
We hebben ook rechte en haakse SMP-kabel, SMP-model:SMP-K506 Tot 18GHz
Kabelmodel:CXN 3506 / MF108A
Kabel-OD:2,3 mm
Kabelkleur:Grijs
Voor meer producten kunt u vrijblijvend contact met ons opnemen voor de SMP-kabelconnectorcatalogus sales3@xa-elite.com.cn
Toepassingen:
Xi'an Elite Electronic is een toonaangevende fabrikant van RF-connectoren en -adapters, magnetron-/golfgeleidercomponenten en kabelassemblages, actief in de lucht- en ruimtevaart, luchtvaart, navigatie, satelliet, radar,communicatievelden voor meer dan 23 jaar.
Maatwerk:
Productaanpassingsservices voor SMP-connectoren met verschillende lengtes zijn beschikbaar:
Merknaam: ELT
MOQ: 200 stuks
Prijs: Afhankelijk van de hoeveelheid
Stuur ons alstublieft de tekening of details en wij laten onze ingenieur de evaluatie regelen of wij bevelen ons het alternatieve model aan of leveren onze oplossing aan u.
Wij kunnen ook het maatwerk voor de connectoren leveren, zoalsSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, Micro D-connectoren,RF-belastingen,Antennes, filters, stroomverdelers, koppelaar.
Verpakking en verzending:
Verpakking voor SMP rechte connectoren:
1 stuk/kleine plastic zak
10 stuks/grotere plastic zak
100 stuks/kartonnen doos
De SMP-connectoren worden veilig verpakt in een kleine kartonnen doos om de bescherming tijdens verzending te garanderen. De doos is voorzien van een label met de productnaam en specificaties voor gemakkelijke identificatie.
Voor verzending worden de SMP Connectors in karton geplaatst. Wij zullen het trackingnummer na verzending verstrekken.
