Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | SMA RF-connector | Beplating: | Verguld met goud |
|---|---|---|---|
| Geslacht: | Mannelijk | Frequentie: | Gelijkstroom~18GHz |
| Type: | SMA | Werkspanning: | 335V r.m.s bij Overzees - niveau |
| Lichaam: | Messing | Impedantie: | 50Ω |
| Productnaam: | SMA RF-connector | ||

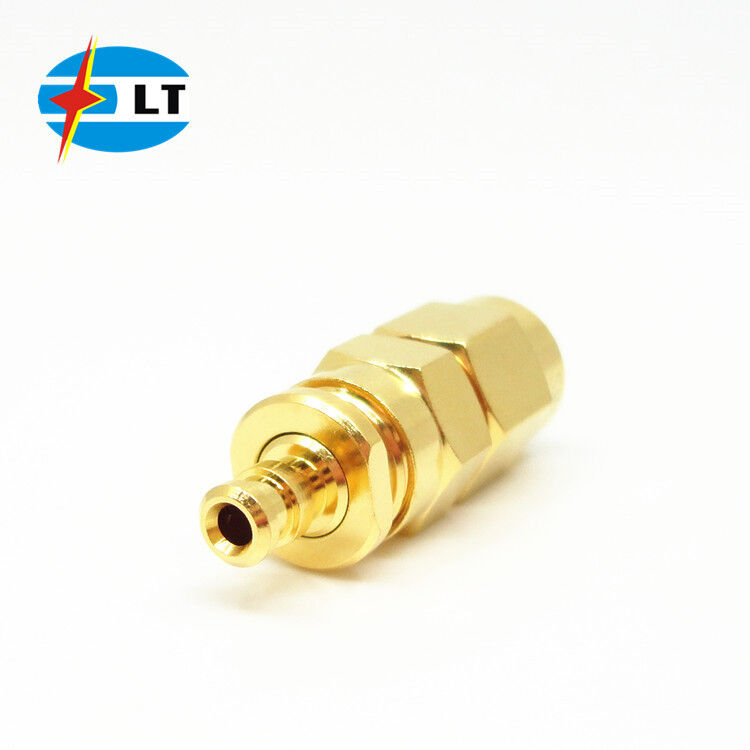

| Markeren: | RG178 SMA mannelijke connector,50Ohm SMA rechte connector,SMA RF connector RG178 |
||
| Elektrische kenmerken: | ||
| Impedantie | 50Ω | |
| Frequentiebereik | Flexible kabels | DC~12,4 GHz |
| Kabels van de soort gebruikt bij de vervaardiging van motorvoertuigen | DC~18 GHz | |
| Standaardspanning | 335 VRMS ((Max.Zeespiegel) | |
| Dielectrische weerstandspanning | 1000VRMS ((Max.Zeespiegel) | |
| Isolatie | Weerstand ≥ 5000MΩ | |
| Contactweerstand | Centrale geleider | ≤ 3,0 mΩ |
| Ruwe producten | Buitenste geleider | ≤ 2,0 mΩ |
| VSWR ((Voltstandgolfverhouding) | ≤ 1.3 | |
![]()
Overzicht Tekening vanSMA RF coaxconnectoren:
(mm)
![]()
![]()
![]()
Materiaal en mechanische kenmerken:
| Materiaal en mechanische kenmerken: | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | Geplatte met goud |
| Vrouwelijke/Socket | Berylliumbrons | Geplatte met goud | |
| Veerkrachtig contact | Berylliumbrons | met een breedte van niet meer dan 15 mm | |
| Schelpen/huizen | met een gewicht van niet meer dan 10 kg | Geplatte met goud | |
| Schelpen/huizen | Roestvrij staal | Gepassioneerd | |
| Isolator | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500cycles | ||
| Torsen | 0.79~1.13 N.m. | ||
| *Andere materialen en afwerking kunnen worden aangepast | |||
Belangrijkste kenmerken:
1. Frequentiebereik tot 18 GHz Subminiatuur coaxiale connectoren
2Met behulp van een gedraaide interface
3Verkrijgbaar in passivatie of verguld
4. opties voor messing en roestvrij staal
5. Grote verscheidenheid aan oriëntatie en PCB-afsluitingen
6. Verkrijgbaar in rechte of rechthoekige versie
7Met schot, 2 gaatjes paneel, 4 gaatjes paneel of opties zonder montage.
8Een breed assortiment met mannelijke, vrouwelijke en adaptervarianten.
9. RoHS-compliant
Productcatalogus:
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| BNC RF-connector |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
Toepassing:
* Luchtvaart
* Breedband
* Instrumenten
* Basisstation
* Mobiele communicatie
* Outdoor faciliteiten
* Radar, magnetron
* Fase-array antennes
* Telecommunicatie
* Board-to-board interconnectie
Interface afmetingen:
![]()
Gelijksoortige producten
1.Voor RG178-kabel goudgeplatte rechte SMA-RF-connectoren
![]()
2.Voor RG178-kabelgoudgeplatte RA SMA-RF-connectoren
![]()
3.Voor RG178 kabel-Gold Plated Bulkhead SMA RF Connectors
![]()
NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
