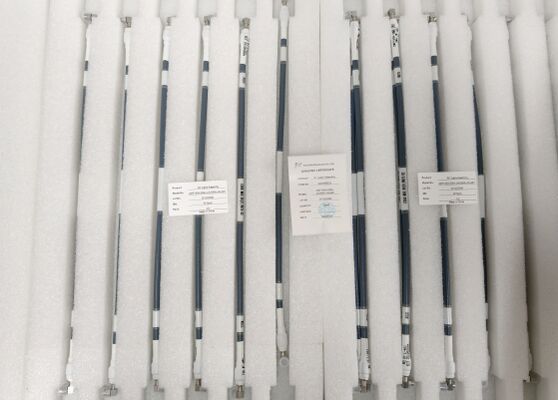

Custom Right Angle SMA RF Cable Assembly DC-18GHz Mating CXN 3450 voor RF-module - Dual End Aanpasbaar
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | De Assemblage van de Rechte hoekrf Kabel | Middencontact van connector: | Koperlegering, verguld |
|---|---|---|---|
| Schil van connector: | Roestvrij staal, passivering | Nominale spanning: | 750V |
| Isolatieweerstand: | 5000 ohm | Frequentie: | Gelijkstroom~18GHz |
| VSWR: | 1.35 max. | Temperatuurbereik: | -55℃~+125℃ |
| Kabel OD: | 7,4 mm | Koppelingskabel: | EQV CXN 3450 |
| Kabelstijl: | Rechthoekige SMA-connector met twee uiteinden | Maatwerk: | DC~18GHz als klantverzoek |
| Kabel lengte: | Verschillende lengte volgens verzoek | Sollicitatie: | RF-signaaloverdracht, RF-module |
| Impendantie: | 50Ohm | ||
| Markeren: | Rechthoek SMA-RF-kabel,DC-18GHz RF-kabelassemblage,Aanpasbare SMA-RF-kabel |
||
Productbeschrijving
SMA RF Kabelassemblage
Elite Electronics SMA RF Kabelassemblages, afgewerkt met Sub-Miniature A (SMA) connectoren, zijn de industriestandaard voor RF-interconnectieoplossingen. Met een compact ontwerp, superieure hoogfrequente prestaties en robuuste, betrouwbare connectiviteit, leveren ze stabiele signaaloverdracht voor kritieke RF-systemen. Bij het selecteren van SMA RF kabelassemblages zijn belangrijke overwegingen de impedantie van 50Ω, het frequentiebereik, het kabeltype en de omgevingsaanpasbaarheid — allemaal essentieel voor het optimaliseren van de systeemefficiëntie en signaalintegriteit. Deze hoogwaardige assemblages worden veelvuldig ingezet in microgolfcommunicatie, test- en meetapparatuur, lucht- en ruimtevaart, satellietcommunicatie en 5G-infrastructuur, en dienen als kerncomponenten voor snelle, zeer betrouwbare RF-signaalinterconnectie.
Productiemogelijkheden
Als professionele fabrikant van RF-connectoren en RF-kabelassemblages, exploiteren we meerdere speciale assemblageproductielijnen om snelle reactie en tijdige levering voor aangepaste klantvragen te garanderen. Onze SMA RF-kabelassemblages bestrijken een breed frequentiebereik van DC tot 18 GHz, en bieden veelzijdige, op de toepassing afgestemde oplossingen voor diverse industriële en commerciële RF-gebruiksscenario's. We zijn gespecialiseerd in zowel standaard als aangepaste productie van RF-kabelassemblages, en voldoen aan de strikte prestatie-eisen van hoogfrequente RF-systemen.
Compatibele RF Coaxiale Kabels
.086 Kabel, .141 Kabel, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, SFF Serie Kabel, Flexibele RF Kabel, Semi-Flexibele Kabel, Semi-Rigide Kabel, RG178 Kabel, RG316 Kabel, Temperatuurgestabiliseerde Fasekabel met Laag Verlies, Getest met Pantserkabel, Super Flexibele RF Kabel, Millimetergolf Kabel
RF Kabelconnectoren die wij produceren
SMA, SSMA, SMP, SMPM, SMPS (kleiner dan SMPM), ASMP (groter dan SMP), N Type, TNC, TNCA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
Golfgeleiderassemblages
We ontwerpen en produceren ook aangepaste hoogwaardige golfgeleiderassemblages, ter aanvulling van ons uitgebreide productportfolio voor RF-interconnectie om aan al uw geïntegreerde RF-systeembehoeften te voldoen.
Technische Gegevens
Beide zijden SMA Male Plug Frequentie tot DC tot 18 GHz RF Kabelassemblage met verschillende lengtes
| Technisch | Materialen & Afwerking | ||
| Impedantie | 50ohm | Middelste Geleider van Connector A, B | Koperlegering, Verguld |
| DWV | 1000V | Buitenste Geleider van Connector A, B | Roestvrij Staal, Passivering |
| Isolatieweerstand | ≥5000MΩ | Koppelingskabel | EQV CXN 3450 |
| Frequentie | DC~18GHz | Kabel OD | 7.4mm |
| Temperatuur | Bedrijfstemperatuur: -55°C~+125°C Opslagtemperatuur: -55°C~+125°C | ||
| Andere Index | VSWR<1.35 | ||
Omtrekdimensievan Haakse SMA male plug naar Haakse SMA male plug RF Kabelassemblage
Toepassingen
Elite Electronics Haakse RF kabelassemblages worden veelvuldig gebruikt op het gebied van luchtvaart, navigatie, ruimtevaart, satellietcommunicatie, radar, antennes, microgolfcommunicatie & digitale communicatie, elektronica en meetinstrumenten.
Communicatieveld
Onze haakse RF-kabelassemblage is ideaal voor 5G-basisstations, satellietcommunicatieapparatuur, draadloze apparatuur en meer. Ze maken betrouwbare verbindingen mogelijk tussen RF-modules en belangrijke componenten zoals antennes en filters, en zorgen voor stabiele hoogfrequente signaaloverdracht.
Test & Meetveld
De RF-kabelassemblages zijn speciaal ontworpen voor testpoortverbindingen van precisie-instrumenten, waaronder spectrumanalysers en netwerkanalysers. Met hoge precisie en laag invoegverlies leveren ze nauwkeurige en consistente meetgegevens voor RF-testtoepassingen.
Luchtvaartveld
Geschikt voor radarsystemen, navigatieapparatuur en elektronische luchtvaartapparaten, onze haakse RF-kabelassemblages zijn ontworpen om extreme operationele omgevingen te weerstaan, en voldoen aan strenge eisen voor hoogfrequente en ultra-betrouwbare signaaloverdracht.
Medische Elektronicaveld
Voor high-end medische apparaten zoals MRI-systemen (Magnetic Resonance Imaging), vermijden onze niet-magnetische SMA haakse RF-kabelassemblages effectief magnetische veldinterferentie, wat de precisie van medische diagnose en beeldvorming waarborgt.
Verpakking & Verzending
Verpakking:
De RF-kabelassemblages worden zorgvuldig verpakt in een kartonnen doos om veilig transport te garanderen. De kabel wordt op zijn plaats gehouden met beschermend schuim om schade tijdens verzending te voorkomen. De doos is gelabeld met de productnaam en specificaties voor eenvoudige identificatie.
Verzending:
Wij bieden snelle en betrouwbare verzending voor de RF-kabelassemblages. Na verzending ontvangt u een trackingnummer van uw zending.
RFQ
V1: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een professionele fabrikant van RF/microgolf interconnectiecomponenten met meer dan 23 jaar rijke ervaring in de productie van RF-connectoren, RF-kabelassemblages en RF-interconnectiecomponenten.
V2: Welke producten kunt u momenteel leveren?
A: Wij leveren een volledig assortiment RF/microgolfcomponenten, waaronder RF-connectoren, RF-adapters, RF-kabelassemblages, golfgeleiderproducten, glas-naar-metaal hermetische connectoren, micro D-sub connectoren, microgolf roterende koppelingen en andere aangepaste microgolf interconnectiecomponenten.
V3: Is er een gratis monster beschikbaar?
A: Ja, gratis monsters zijn beschikbaar voor RF-producten op voorraad met vrachtverzameling voor wereldwijde klanten.
V4: Kan uw bedrijf maatwerk accepteren?
A: ODM-maatwerk wordt zeer gewaardeerd. Met meer dan 23 jaar professionele ODM-ervaring biedt Elite Electronics one-stop maatwerkdiensten, waaronder productontwerp, R&D, ontwikkeling en integratie voor al uw RF-interconnectieproductbehoeften, inclusief de RF-kabelassemblage met verschillende lengtes.
V5: Wat zijn de betalingsvoorwaarden?
A: Wij ondersteunen flexibele wereldwijde betalingsvoorwaarden: L/C, T/T, Western Union, Trade Assurance (inclusief creditcard & T/T betalingen) en andere gangbare internationale betaalmethoden.
V6: Wat is de doorlooptijd?
A: • Monsterbestellingen: 5 werkdagen
• Bulkbestellingen RF-connectoren: 3-4 weken (afhankelijk van bestelhoeveelheid, ODM-vereisten en productspecificaties)
• Bulkbestellingen RF-kabelassemblages: 8-13 weken
V7: Hoe levert u goederen aan mij?
A: Wij werken samen met top internationale expresvervoerders (DHL, UPS, FedEx, TNT) voor snelle levering met concurrerende vrachtprijzen voor wereldwijde zendingen. Luchtvracht en zeevracht zijn ook beschikbaar voor bulk RF-productbestellingen om aan verschillende verzendbehoeften te voldoen.
V8: Hoe lang moet ik wachten voordat mijn goederen aankomen?
A: • Luchttransport: 5-8 werkdagen (wereldwijde levering)
• Internationale expres: 3-8 werkdagen (deur-tot-deur levering)
V9: Hoe is de kwaliteit van uw product?
A: Als vertrouwde leverancier van hoge kwaliteit voor talrijke nationale hightechprojecten, beschouwen we productkwaliteit als de kern van onze ontwikkeling. We hebben een professioneel strikt kwaliteitscontrole (QC) team en gestandaardiseerde productieprocessen, alle producten worden vervaardigd en geïnspecteerd volgens internationale RF-industriekwaliteitsnormen om superieure prestaties en betrouwbaarheid te garanderen.
V10: Wat is uw garantie?
A: Wij bieden een productgarantie van 6 maanden vanaf de leverdatum. Elite Electronics hecht veel belang aan wereldwijde after-sales service en biedt uitgebreide technische ondersteuning voor al onze RF/microgolfproducten.
