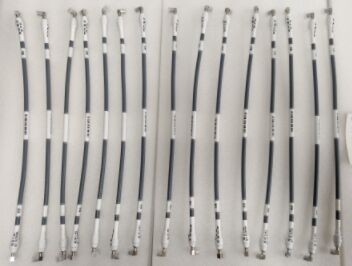

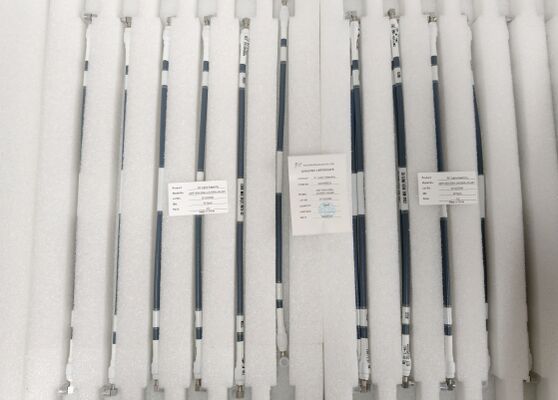

Aanpassen laag VSWR laag invoegverlies SMA RF kabel assemblage DC ~ 18GHz met verschillende lengte voor signaaloverdracht
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | RF-kabelmontage | Middencontact van connector: | Koperlegering, verguld |
|---|---|---|---|
| Schil van connector: | Roestvrij staal, passivering | Nominale spanning: | 750V |
| Isolatieweerstand: | 5000 ohm | Frequentie: | Gelijkstroom~18GHz |
| VSWR: | 1.3 maximum | Temperatuurbereik: | -55℃~+125℃ |
| Kabel OD: | 7,4 mm | Koppelingskabel: | EQV CXN 3450 |
| Kabelstijl: | Beide uiteinden Rechte SMA-connector | Maatwerk: | DC~40GHz als cliëntverzoek |
| Kabellengte: | Verschillende lengte volgens verzoek | sollicitatie: | RF-signaaloverdracht |
| Markeren: | Verzameling SMA-RF-kabel met mannelijke stekker,DC tot 18 GHz RF-kabel,op maat gemaakte RF-kabelassemblage |
||
Productbeschrijving
- SMA-RF-kabelassemblage
SMA-RF-kabelassemblage, afgesloten met Sub-Miniature A (SMA) connectoren, is de belangrijkste keuze in RF-interconnecties vanwege hun compacte grootte, superieure hoogfrequente prestaties,en betrouwbare connectiviteit.
Tijdens het selectieproces is het essentieel om rekening te houden met impedantie, frequentiebereik, kabeltype en omgevingsfactoren om een efficiënte en stabiele signaaloverdracht binnen het systeem te garanderen.Deze assemblages worden veel gebruikt in microgolfcommunicatie, test en meting, ruimtevaart en andere kritieke toepassingen, die dienen als een belangrijk onderdeel voor hoogwaardige signaalinterconnectie.
- Onze bekwaamheden
Ons bedrijf is gespecialiseerd in de productie van RF-connectoren en exploiteert meerdere assemblage productielijnen.Onze RF-kabels bieden een frequentiebedekking van DC tot 18 GHz., waardoor klanten veelzijdige opties voor verschillende toepassingsscenario's krijgen.
- RF-coaxiale aansluiting _andere koppelkabels
.086 kabel,.141 kabel, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, kabel van de SFF-serie, flexibele kabel, halfflexible kabel, halfstijve kabel, RG178 kabel, RG316 kabel,Temperatuurstabiliserende fase-kabel met laag verliesGepantserde testkabel, superflexibele kabel, millimetergolfkabel
- RF-kabelconnectoren die wij hebben geproduceerd
SMA, SSMA, SMP, SMPM, SMPS ((kleiner dan SMPM), ASMP ((groter dan SMP), N, TNC, TNCA, TMA, 2,92mm, 2,4mm, 1,85mm, 3,5mm, 1,0mm, 0,8mm
- Verzameling van de golfgeleider
We kunnen ook de golfgeleider assemblage produceren.
Technische gegevens
Beide uiteinden SMA Mannelijke stekker Frequentie tot DC tot 18 GHz RF-kabelassemblage met verschillende lengte
| Technische | Materialen en afwerking | ||
| Impedantie | 50 ohm | Centrale geleider van connector A, B | Koperen legering, verguld |
| DWV | 1000V | Buitenste geleider van connector A, B | Roestvrij staal, passivatie |
| Isolatieweerstand | ≥ 5000 MΩ | Koppelingskabel | EQV CXN 3450 |
| Frequentie. | DC~18 GHz | Kabel OD | 7.4 mm |
| Temperatuur | Werktemperatuur: -55°C~ + 125°C Bergingstemperatuur: -55°C~ + 125°C | ||
| Overige index | VSWR<1.3 | ||
Uitlegdimensievan SMAMannelijke aansluiting naar SMA-mannelijke aansluiting RF-kabelassemblage
Toepassingen
Elite Electronics RF-kabels worden veel gebruikt op het gebied van luchtvaart, navigatie, ruimtevaart, satellietcom, radar, antenne, microgolfcommunicatie en digitale communicatie, elektronische,meetvelden.
Communicatiegebied
5G-basisstations, satellietcommunicatieapparatuur, draadloze apparatuur, enz.Het wordt gebruikt voor de verbinding tussen RF-modules en componenten zoals antennes en filters om een stabiele signaaloverdracht te garanderen.
Test- en meetgebied
Verbinding van testpoorten voor instrumenten zoals spectrumanalysatoren en netwerkanalysatoren.De samenstellingen moeten een hoge precisie en een laag verlies hebben om de nauwkeurigheid van de meetgegevens te garanderen..
- Luchtvaartgebied
Radarsystemen, navigatieapparatuur, enz. De assemblages moeten bestand zijn tegen extreme omgevingen en voldoen aan de vereisten voor hoge frequentie en zeer betrouwbare signaaloverdracht.
Medische elektronica
apparatuur voor magnetische resonantie (MRI) enz.niet-magnetische SMA-assemblagenkan interferentie met het magnetisch veld van de apparatuur voorkomen en de nauwkeurigheid van de medische diagnose waarborgen.
Verpakking en verzending
Verpakking:
De RF-kabels zijn zorgvuldig verpakt in een karton om een veilig vervoer te garanderen.De doos is voorzien van een etiket met de productnaam en de specificaties, zodat het product gemakkelijk kan worden geïdentificeerd.
Vervoer:
We bieden snelle en betrouwbare verzending voor de RF-kabel assemblage.
RFQ
Q1: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een fabrikant met meer dan 23+ jaar ervaring op het gebied van RF/Microwave Interconnect Components, RF Cable Assembly.
Q2: Welke producten kunt u momenteel leveren?
A: RF-connectoren, RF-adapters, RF-kabelassemblages, golfgeleiderproducten, hermetische glas-metaalconnectoren, micro-D-sub, micro-golf roterende verbindingen en andere micro-golfcomponenten.
Q3: Is een gratis monster beschikbaar?
A: Ja, als hebben voorraad, gratis monster is beschikbaar met vracht verzameld.
Q4: Kan uw bedrijf aanpassingen accepteren?
A: ODM is welkom. Met meer dan 23+ jaar ervaring in ODM, kan Elite Electronics helpen bij het ontwerpen, productontwikkelen, onderzoek en ontwikkeling en integratie van uw interconnecte producten.
V5: Wat zijn de betalingsvoorwaarden?
A: Wij kunnen L/C, T/T, Western Union, Trade Assurance (creditcard & T/T) enz. accepteren.
V6: Wat is de doorlooptijd?
A: 5 dagen voor monsterorders, 3-4 weken voor RF-connector (gebaseerd op verschillende hoeveelheden, ODM, enz.), 8-13 weken voor RF-kabelassemblage.
V7: Hoe zal u de goederen aan mij bezorgen?
A: Over het algemeen werken wij samen met internationale expressmaatschappijen zoals DHL, UPS, FedEx, TNT om onze klanten in staat te stellen hun goederen snel maar met de laagste vracht te krijgen.Het schip via de lucht en de zee is ook beschikbaar..
V8: Hoe lang moet ik wachten voordat mijn goederen aankomen?
A: 5-8 werkdagen voor luchtvervoer, 3-8 werkdagen voor internationaal express.
Q9: Hoe is de kwaliteit van uw product?
A: Als de hoogwaardige leveranciers van vele nationale hightechprojecten is het leveren van uitstekende producten onze manier van ontwikkeling.We hebben een sterk kwaliteitscontrole team en zeer streng proces om onze kwaliteit te garanderen volgens verschillende kwaliteitsniveau standaard.
V10: Wat is uw garantie?
A: Onze garantie is 6 maanden na levering, Elite Electronic besteedt veel aandacht aan de after-sales service.
