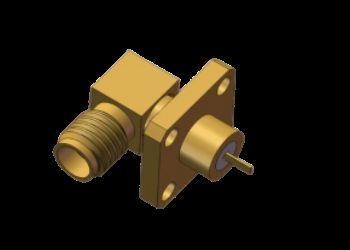

Rechte hoek SSMA-aansluiting Vrouwelijke RF-coaxiale connector 4-gaats flensmontage met microstrip plat voor telecommunicatie
|
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SSMA RF Coaxiale Connector | Stijl: | Rechte hoek |
|---|---|---|---|
| Model: | SSMA-KWFD18 | Frequentiebereik: | 0.3 MHz-18 GHz |
| Impedantie: | 50Ω | Nominale spanning: | 250V |
| DWV: | 750 V | Isolatieweerstand: | ≥5000 mΩ |
| Centrum dirigent: | Koperen legering, verguld | Buitengeleider: | Koperen legering, verguld |
| Zet Methode op: | 4-gats flensbevestiging | Microstrip plat: | Platte maat 0.2×φ0.88 |
| Schroef: | 10-36UNS-2 | Isolatie: | PTFE |
| Sollicitatie: | Satcom, telecommunicatie, elektronica | ||
| Markeren: | Microstrip Flat RF Connector,SSMA Jack RF coaxial connector,4 Hole Flange Mount RF Connector |
||
4 Hole Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Flat Connector Tot 18 GHz
Productspecificaties
| Artikel 2 | Waarde |
|---|---|
| Productnaam | RA SSMA Vrouwelijke microstrip platte connector |
| Model | De in punt 1 bedoelde gegevens worden in de bijlage bij Verordening (EU) nr. 1095/2010 opgenomen. |
| Frequentiebereik | 0.3 MHz-18 GHz |
| Impedantie | 50Ω |
| Nominale spanning | 250 V |
| DWV | 750 V |
| Isolatieweerstand | ≥ 5000 MΩ |
| Centrale dirigent | Koperen legering, verguld |
| Buitenste geleider | Koperen legering, verguld |
| Montage methode | 4 Hole Flange Mount |
| Isolatoren | PTFE |
| Monsters | In voorraad, beschikbaar |
Productoverzicht
De Right Angle SSMA-serie RF coaxiale connectoren zijn compacte versies van de SMA-interface standaard, ongeveer 70% groter dan de traditionele SMA-connectoren.
- Compacte afmetingen met een brede frequentiebandbreedte
- Superieure mechanische en elektrische prestaties
- Hoge betrouwbaarheid bij veeleisende toepassingen
- Geaffineerde verbinding (10-36UNF-2)
- kenmerkende impedantie van 50Ω
- Frequentiebediening tot 30 GHz
Interface-afmetingen
SSMA rechthoekige 4 holes flensaansluitingen met platte afmetingen op microstrip SSMA-KWFD18 (eenheid: mm).
Andere roestvrijstalen vierhoekenflens, rechthoekig gemonteerd SSMA Microstrip Flat Connectors Modellen: SSMA-KWFD61G
Toepassingen
Ideaal voor hoogprecisie-microgolfsignaaloverdracht in:
- Microwavecommunicatiesystemen
- Metingstoestellen
- Toepassingen in de lucht- en ruimtevaart
- Radarsystemen
- Elektronische velden
Verpakking en verzending
Verpakking:De SSMA-aansluiting met vier openingen en een rechthoekige flensholding is zorgvuldig verpakt in beschermende kartonnen om een veilig vervoer te garanderen.
Vervoer:We gebruiken betrouwbare koeriersdiensten met bijbehorende traceringsnummers voor alle zendingen.
Vervoer:We gebruiken betrouwbare koeriersdiensten met bijbehorende traceringsnummers voor alle zendingen.
Opmerking:Voor andere vergelijkbare modellen met een rechthoekige aansluiting op de flenst, zieonze catalogusHoewel sommige modellen op voorraad zijn, kunnen alle snel worden geproduceerd om aan de eisen van de klant te voldoen.
