RA SMP Mannelijke Semi-Detent Microstrip Connector voor PCB door middel van Hole Solder Mounting

Productbeschrijving:

SMP Connector is een connector van het push-on type met een interface die ultra-klein is, vergelijkbaar met de MMCX-connector. Dit maakt hem zeer geschikt voor blind mating met hoge dichtheid, vooral voor toepassingen met printplaten, chassis en kasten. Hij wordt over het algemeen in paren gebruikt, onze oplossing voor board-to-board PCB connectie zoals full detent/limited detent connectoren + In serie adapters + smooth bore connectoren.

Op basis van verschillende verbindingskrachten worden SMP-connectoren onderverdeeld in drie interfacetypes: smooth bore, limited detent en full detent, elk geschikt voor verschillende toepassingsbehoeften:

1) Smooth Bore Interface: Dit type biedt de minste verbindingskracht, waardoor axiale en radiale uitlijning mogelijk is. Het wordt vaak gebruikt bij blind-mate verbindingen of niet-precisiemetingen en heeft de langste levensduur.

2) Full Detent Interface: Dit type biedt de beste verbindingskracht en de beste weerstand tegen trillingen en schokken. Vanwege de moeilijkheid om los te koppelen zodra deze is aangesloten, ondanks de hoge stabiliteit, heeft het een aanzienlijke impact op de levensduur en het gemak van het product, met een levensduur van slechts ongeveer 500 cycli. Het wordt vaak gebruikt voor kabelverbindingen.

3) Limited Detent Interface: Ook bekend als semi-detent interface, combineert het de voordelen van smooth bore en full detent, en biedt het een hoge teststabiliteit en een langere levensduur in vergelijking met full detent. Het is geschikt voor precisie metingen.

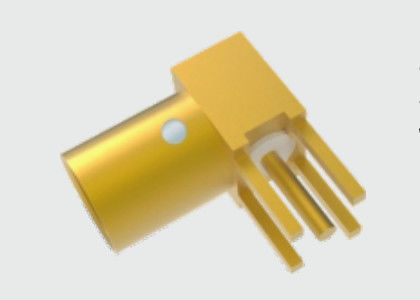

SMP Male Right Angle RA Limited Detent Connector (Eenheid: mm): SMP-JWHD37

Overige SMP Male RA Limited Detent of Smooth Bore Connector Vergelijkbaar model:

SMP Male RA Limited Detent Connector PCB Soldering Model: SMP-JWFD22 & SMP-JWFD22-S

SMP Male RA Limited Detent Connector Flensbevestiging Model: SMP-JWFD11

Meer producten, neem vrijblijvend contact met ons op voor de productcatalogus sales3@xa-elite.com.cn

Toepassingen:

Vanwege de kortere pinnen of zelfs het pinloze ontwerp van SMP-componenten, is het elektrische pad korter, wat helpt de signaaloverdrachtssnelheid en -stabiliteit te verbeteren, waardoor de algehele prestaties van elektronische producten worden verbeterd. SMP-componenten hebben ook een goede weerstand tegen trillingen en schokken, en een laag defectpercentage in soldeerverbindingen. Dit zorgt ervoor dat producten die met SMP zijn gesoldeerd, uitstekende betrouwbaarheid vertonen, waardoor de algehele duurzaamheid van de producten wordt verbeterd.

SMP-soldeertechnologie wordt veel gebruikt in communicatie, consumentenelektronica, computers, automotive elektronica, industriële besturing en lucht- en ruimtevaart. Op deze gebieden speelt SMP-technologie een onvervangbare rol en stimuleert het de miniaturisering en de ontwikkeling van hoogwaardige elektronische producten.

Maatwerk:

Productaanpassingsdiensten voor SMP RF Connector:

Merknaam: ELT

Prijs: Afhankelijk van de hoeveelheid

Stuur ons de tekening en we laten onze engineer de evaluatie regelen of we raden ons het alternatieve model aan.

Verpakking en verzending:

Productverpakking en verzending voor SMP RF Connector:

De SMP RF Connector wordt veilig verpakt in een kleine kartonnen doos om de bescherming tijdens verzending te garanderen. De doos is gelabeld met de productnaam en specificaties voor eenvoudige identificatie.

Voor verzending wordt de SMP RF Connector in een gewatteerde envelop of doos geplaatst, afhankelijk van de bestelde hoeveelheid. Deze wordt vervolgens verzegeld en gelabeld met het verzendadres en trackinginformatie voor een efficiënte levering.
