Eén rechte en één RA L-vormige magnetron 1L-BJ320-1
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | Waaggeleider roterende gewricht | Portformulier: | BJ320(WR28) |
|---|---|---|---|
| Frequentie: | 40% golfgeleiderbandbreedte | Duurzaamheid: | ≤ 1.5 |
| verlies van invoeging: | ≤ 1,25 dB | Vermogensvermogen: | Gemiddeld vermogen 300 W |
| Markeren: | L-vormige draaigroepen voor microgolven,Eén rechthoekige microwave golfgeleider roterende gewrichten,RA-microgolfgolfgeleider roterende gewrichten |
||

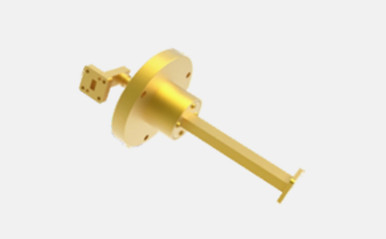

Een recht en een RA (L-vormig) Microwave Waveguide Rotary Joints
Waveguide rotary joints worden hoofdzakelijk gebruikt voor signaaloverdracht voor de aansluiting van vaste en roterende onderdelen.
de verbindingspoorten bestaan uit coaxiale, rechthoekige golfgeleiderpoorten en berggolfgeleiderpoorten.
met een vermogen van niet meer dan 50 W,
de structuur ervan.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Portformulier | BJ320(WR28) |
| Frequentie | 40% golfgeleiderbandbreedte |
| VSWR | ≤ 1.5 |
| Invoegverlies | ≤ 1,25 dB |
| Vermogensvermogen | Gemiddeld vermogen 300 W |

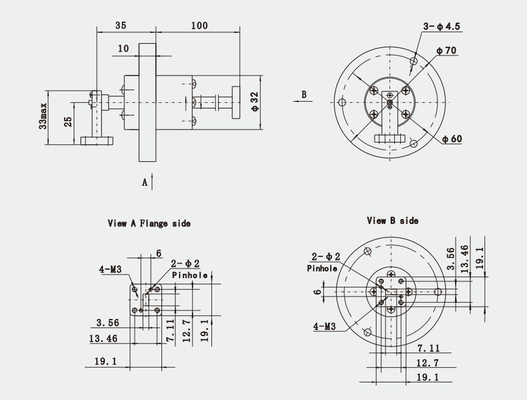

Gedetailleerde tekening
Testcurve Voorbeeld:
Toepassing:
- Radarsysteem: De rotatieverbinding van de golfgeleider is het belangrijkste apparaat in het mechanisch gescande radarantennevoerlijnsysteem.Het kan zorgen voor een efficiënte transmissie van microgolfsignalen in de voedingslijn terwijl de radarantenne 360° draait, zodat het radarsysteem doelwitten nauwkeurig kan detecteren en volgen.
- Ruimtevaart: In vliegtuigen, avionische apparatuur, worden golfgeleider roterende gewrichten gebruikt om signaaloverdracht in verschillende richtingen te realiseren,om te voldoen aan de communicatie- en navigatiebehoeften in verschillende houdingen van het vliegtuigBijvoorbeeld in de luchtradars, communicatie-antennes en andere apparatuur van vliegtuigen kunnen golfspeed-roterende gewrichten een stabiele signaaloverdracht in verschillende richtingen garanderen.
- SatellietcommunicatieIn het satellietcommunicatiesysteem:de satellietantenne kan in het draaiende deel van de satellietantenne met golfgeleider roterende verbindingen worden aangebracht om de satelliet in staat te stellen een stabiele communicatieverbinding in de baan te onderhouden;, en tegelijkertijd kan de houding worden aangepast aan de behoefte om de dekking van de grond of andere satellieten te realiseren.
- Industriële automatisering: In sommige industriële automatiseringsapparatuur, zoals roterende robots en geautomatiseerde productielijnen, kunnen golfgeleide roterende gewrichten worden gebruikt om de signaaloverdracht en -besturing binnen de apparatuur te realiseren.verbetering van de flexibiliteit en betrouwbaarheid van de apparatuur.
NB:
We hebben meer dan 10.000 soortenVerbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
