WR12 BJ740 tot 1,0 mm Vrouwelijke golfgeleider tot coaxadapter 60GHz~90GHz Rechte hoek 1.0/BJ740-KF
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | WR12 golfgeleider voor coaxiale adapters | Materiaal: | Messing |
|---|---|---|---|
| Frequentiebereik: | 60-90 GHz | Connector: | 1,0 mm |
| VSWR: | 1.45 | Impedantie: | 50 ohm |
| Golfgeleidergrootte: | WR12,BJ740 | Lichaamsstijl: | Rechte hoek |
| Markeren: | WR12 BJ740 golfgeleider naar coaxadapter,1.0mm Vrouwelijke golfgeleider naar coaxiale adapter,60GHz~90GHz golfgeleider naar coaxiale adapter |
||
60 GHz~90 GHz WR12 BJ740 naar 1,0 mm Female Waveguide naar Coax Adapter
De frequentie vanwaveguide naar coax adaptersverwerkt door Elite Electronic (ELT) dekken 5,4 GHz-110 GHz. Met hoge betrouwbaarheid, klein formaat en uitstekende prestaties, wordt het veel gebruikt in microgolfmetingen en millimetergolfapparatuur. De waveguide heeft standaard rechthoekige en dubbele-rib waveguide, en niet-standaard waveguides kunnen worden aangepast aan de eisen van de gebruiker. De coaxiale eindverbinding interface omvat N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 en microstrip. Waveguide naar coax adapters zijn onderverdeeld in twee typen: end launch en right angle launch, afhankelijk van de interface-oriëntatie. Daaronder kan het RA launch type ook worden gebruikt als een high-power structuur.
Specificatie van 1.0/BJ740-KF:
| Productnaam | WR12 Waveguide naar 1,0 mm coaxiale adapters |
| Modelnummer | 1.0/BJ740-KF |
| Coaxiaal type | 1,0 mm |
| Waveguide maat | WR12 (BJ740) |
| Behuizingsstijl | Rechte hoek |
| Frequentiebereik | 60-90 GHz |
| SMA Impedantie | 50 Ohm |
| VSWR | 1.45 |
Voordelen:
-Onze waveguide adapters zijn van hoge betrouwbaarheid, miniatuurformaat en uitstekende prestaties, enz., waardoor ze veel worden gebruikt in microgolfmetingen en millimetergolfapparatuur, enz.

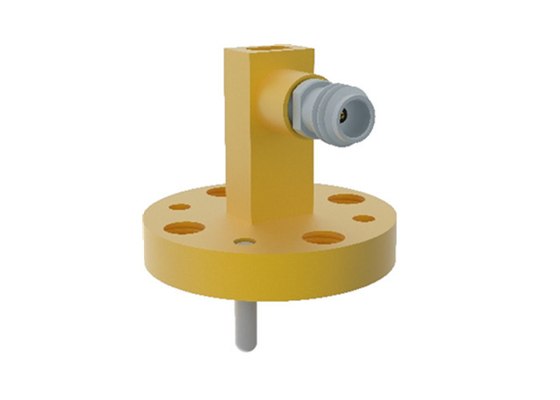

Overzichtstekening en afbeeldingen van WR12 BJ740 naar 1,0 mm Female Waveguide naar Coax Adapter 1.0/BJ740-KF:
Lijst van Waveguide naar 1,0 mm coaxiale adapters:
| Modelnummer | Beschrijving | Opmerking |
| 1.0/BJ740-KF | WR12(BJ740) naar 1,0 mm female right angle adapters | |
| 1.0/BJ740-KFE | WR12(BJ740) naar 1,0 mm female end launch adapters | BJ740=WR12 |
| 1.0/BJ900-KF | WR10(BJ900) naar 1,0 mm female right angle adapters | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10(BJ900) naar 1,0 mm female end launch adapters | |
| Aangepast type | Aangepaste maten zijn acceptabel |
Kruisverwijzingen van waveguide standaarden
| Chinese standaarden | Internationale standaarden | Frequentiebereik (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60,5~91,9 |
| BJ900 | WR10 | 73,8~112 |
OPMERKING:
We hebben meer dan 1.000 soorten Waveguide naar coaxiale adapters om uit te kiezen, als de adapter die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens. ODM-afmetingen zijn welkom.
