Recht gesneden hermetische DC 15 pin kop met binding aan beide platte zijden JMC-1295-JH
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Pin: | Multi-pins |
|---|---|---|---|
| Pin -nummer: | 15 pinnen | Pin -materiaal: | Kovar 4J29 |
| Glas materiaal: | 7052.7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Certificaat: | ROHS ISO-9001-2015 | pakket: | Glas tot metalen afdichtingen |
| Merknaam: | ELT(Elite) | ODM: | kan worden aangepast aan uw vereiste |
| Markeren: | 15-pins hermetische DC-header,glas-metaalafdichtingsconnector,afgevlakte pin-header |
||
15-pins Rechte Snede Hermetische DC Multi-pin Header met Bonding aan Beide Afgevlakte Zijden
Specificatie van JMC-1295-JH:
| Productnaam | Hermetische Multi-pin Header |
| Impedantie | NA |
| Type | 15 pins |
| Rijen | 1 rij |
| Kleur | Vergulde |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Gaskleur
|
7050 of 7070 type
Groen of Wit
|
| Frequentiebereik | NA |
| VSWR | NA |
| Weerstaanspanning | ≥100V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |

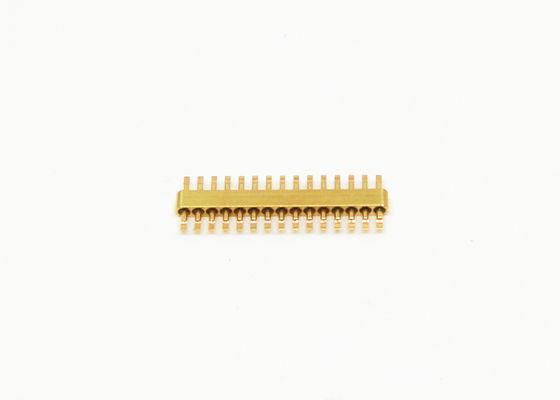

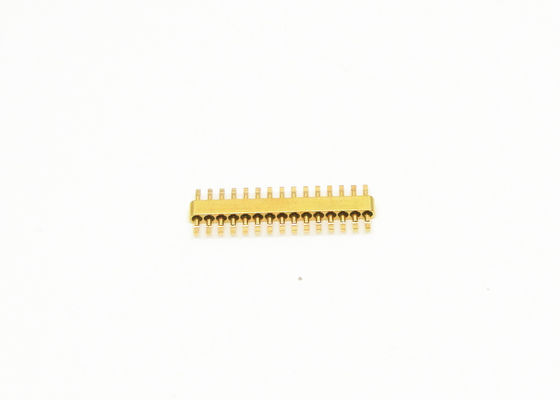

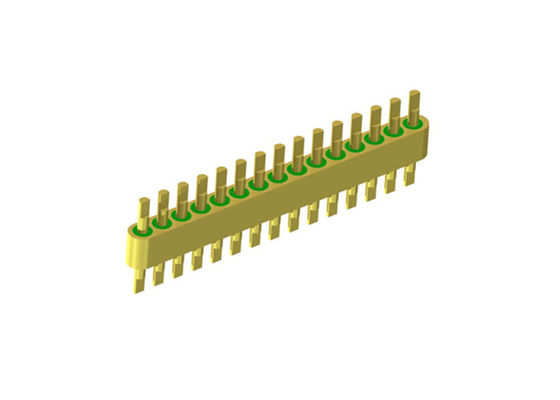

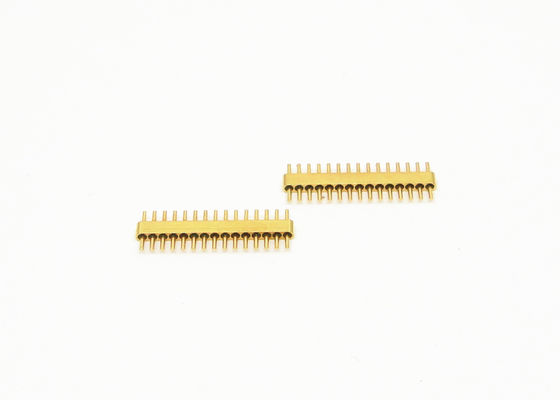

Gedetailleerd Beeld (mm) van JMC-1295-JH
Catalogus-Glas-naar-Metaal Hermetische Afdichtingen.pdf
Optimale Hermetische Afdichtingen-ELT.pdf
Introductie
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Doorvoeren /Multi-pin Headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen tussen modules en modules, modules en componenten met gasafdichtingsvereisten over te dragen. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering die bij hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverbreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Keuze uit goud-draad bonding, solderen en koppelen
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in de avionica, ruimtevaart en auto-industrie. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantieregeling
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Enkele-pin JM Serie | Solderen Koppelen en Bonding Keuze |
| 50Ω RF Enkele-pin JM Standaard Serie | Solderen Koppelen en Bonding Keuze |
| 50Ω RF Enkele-pin JM Niet-Standaard Serie | Solderen Koppelen en Bonding Keuze |
| DC Enkele-pin JK Serie | Solderen en Bonding Keuze |
| DC Enkele-pin JK Standaard Serie | Solderen en Bonding Keuze |
| DC Enkele-pin JK Niet-Standaard Serie | Solderen en Nail Head Bonding Keuze |
|
Multi-pin Header JMC Serie
|
1-9 pins met 1-3 rijen Keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichting Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
