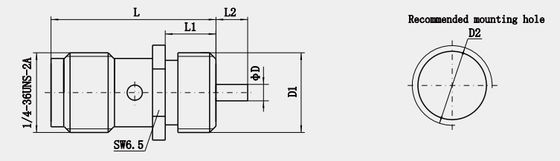

50Ohm Nikkel Plating Bulkhead Female Jack Rechte SMA Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Punt: | SMA rf Conector | Plateren: | Vernikkeld |
|---|---|---|---|
| Geslacht: | Wijfje | Impedantie: | 50Ω |
| Frequentie: | DC~18GHz | Leven: | 500 Cycli |
| Lichaam: | Messing | Toepassing: | Audio/Vedio/Microgolf |
| Item: | SMA RF-connector | Beplating: | Vernikkeld |
| Sollicitatie: | audio/video/magnetron | ||
| Markeren: | 50Ohm SMA bulkhead female jack,Nikkel plating rechte SMA connector,SMA RF connector bulkhead mount |
||

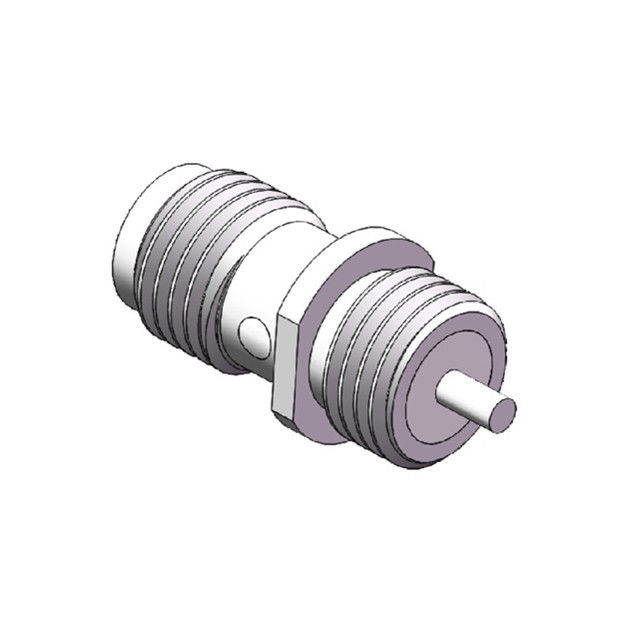

50Ohm Nikkelen Bulkhead Female Jack Straight SMA Connector
- SMA RF-connectoren zijn verkrijgbaar in snelle connectie, push-on of standaard interface, rechte, 90 graden versies, evenals bulkhead of 4 gaten paneelconfiguraties.
- SMA RF-connector is van hoge kwaliteit en snelle combinaties door simpelweg twee connectoren aan elkaar te schroeven zonder solderen of krimpen.
- SMA elektrische connectoren worden veel gebruikt voor microgolf, antennes en testinstrumentatie etc.
- SMA RF-connector zijn RF-coaxiale connectoren met schroefdraadkoppeling met miniatuurformaat, trillingsbestendig en een breed frequentiebereik tot 18 GHz (Onze SMA RF-connectoren kunnen 20 GHz zijn).
Belangrijkste kenmerken:
- Grote verscheidenheid aan oriëntaties en PCB-aansluitingen
- Frequentiebereik tot 18 GHz Sub-mini-coaxiale connectoren
- Gebruik van een schroefdraadinterface
- Verkrijgbaar in passivering of vergulde plating
- Messing en roestvrijstalen materiaalopties
- Verkrijgbaar in rechte of haakse versies
- Met bulkhead, 2 gaten paneel, 4 gaten paneel of mountless opties.
- Breed bereik met mannelijke, vrouwelijke en adaptervarianten.
- RoHS-conform
Specificatie van SMA RF-connectoren:
| Interface volgens | IEC60169-15 |
| Impedantie | 50Ω |
| Frequentiebereik | DC tot 18 GHz |
| Invoegverlies | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Isolatieweerstand | ≥5000MΩ |
| Weerstand van de middencontact | ≤3mΩ |
| Weerstand van het buitenste contact | ≤2mΩ |
| Koppelcycli | ≥500 |
| Temperatuurbereik | -65-+165°C |
| Diëlektricum | PTFE |
Toepassing:
- Microgolfsystemen Telecommunicatie
- 5G Oplossingen
- Meetsystemen
- Mobiele Telefoon WiFi Antennesystemen
Meer details van SMA RF Coax Connectors:
Productcatalogus:
| RF-adapter |
| SMA RF-connector |
| SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| Millimetergolfconnectoren (2,4 mm, 2,92 mm) |
| RF-kabelassemblages |
| Golfgeleider naar coaxiale adapter |
| Glas-naar-metaal Hermetische afdichtingen |
| J30J Serie Connector |
| Microgolf roterende koppelingen |
Gerelateerd product
1. SMA Female Bulkhead Mount RF Connectors voor PCB
2. SMA 4-gaten Flens Mount Haakse RF Coax Connectors
| Modelnr. | L | L1 | L2 | D | Opmerking |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCB Solder Mount 50Ω Vergulde 18GHz SMA Haakse Connectors
| Modelnr. | L | L1 | Opmerking |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Female PCB Paneel Solder Mount RF Connectors
| Modelnr. | L | D | D1 | Opmerking |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
OPMERKING:
We hebben meer dan 10.000 soortenSMA Connector, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
