21 Pins 2 rijen Hermetische elektrische connectoren Kleine grootte Gouddraadbinding JMC-1110T-JH
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Hermetische multi-pins headers | Impedantie: | Ander |
|---|---|---|---|
| Pin: | 12-pins | Rij: | 2-rij |
| Beplating: | Verguld met goud | Pin -materiaal: | Kovar 4J29 |
| Glas: | 7052.7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Certificaat: | ROHS ISO-9001-2015 | ||
| Markeren: | 21-pins hermetische elektrische connectoren,connectoren met klein formaat goud draadverbinding,glas-naar-metaal afdichtingsconnectoren JMC-1110T-JH |
||
21-pins 2 rijen Hermetische meerpolige connectoren met gouddraad-bonding oppervlak
Hermetische glas-metaalverbindingen RF/DC doorvoeren /Meerpolige connectoren /Connector wordt ook wel glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalkracht en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering dat onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan aansluitstijlen, zoals gouddraad-bonding, solderen en koppelen, enz. Glazige isolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en worden de afgelopen jaren veelvuldig toegepast in de elektronica-industrie.
Specificatie:
| Productnaam | Glas-metaal Meerpolige connectoren |
| Impedantie | andere |
| Type | 21 pins |
| Rijen | 2 rijen |
| Kleur | Verguld |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gekleurd glas
|
7050 of 7070 type of DM308
Groen of wit
|
| Frequentiebereik | N.v.t. |
| VSWR | N.v.t. |
| Weerstandsspanning | ≥300V |
|
Hermeticiteit Lekpercentage |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ voor enkele pin, ≥1000MΩ voor meerpolig, |
| Bedrijfstemperatuur | -65℃~+260℃ |

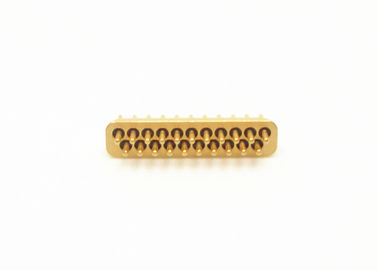

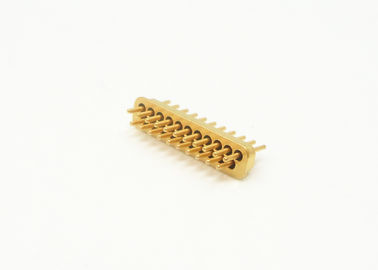

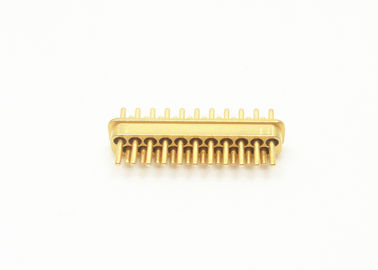

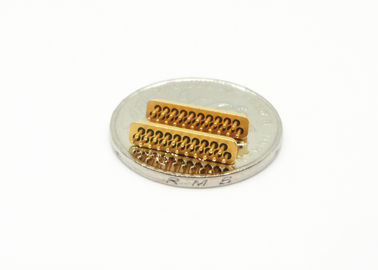

Gedetailleerd beeld
Eenheid:mm
Productlijst:
| 50Ω RF enkele pin JM-serie | Soldeerkoppeling en bonding keuze |
| 50Ω RF enkele pin JM Standaardserie | Soldeerkoppeling en bonding keuze |
| 50Ω RF enkele pin JM Niet-standaardserie | Soldeerkoppeling en bonding keuze |
| DC enkele pin JK-serie | Soldeer- en bondingkeuze |
| DC enkele pin JK Standaardserie | Soldeer- en bondingkeuze |
| DC enkele pin JK Niet-standaardserie | Soldeer- en spijkerkoppeling keuze |
|
Meerpolige connector JMC-serie
|
1-9 pins met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
Catalogus-Glas-metaal Hermetische afdichtingen.pdf
Kenmerken:
- Klein formaat
- Lichtgewicht
- Hermetisch
- Stabiele kwaliteit en hoge betrouwbaarheid
- Binnengeleider: gouddraad-bonding, solderen en koppelen als keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere in de avionica, ruimtevaart en automobielsector. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
- 1.27um verguld
- Strikte tolerantiecontrole
- Standaard en aangepast ontwerp naar keuze.
- Hoge kosteneffectieve producten en diensten
- Grote voorraden voor standaardmaten
- Snelle levering voor aangepaste producten
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische glas-metaal afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
