Goud bekleed glas-metalen afdichtingsconnectoren Single Pin 50Ohm RF Feedthroughs JM2516N
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | Glas aan metaalverbindingen | Platering: | Geplatte met goud |
|---|---|---|---|
| Impedantie: | 50 ohm | Andere naam: | RF/50 Ohm Feedthrough |
| Pinnetje: | Alleenstaande | Materiaal: | Kovar 4J29 |
| Glas: | 7052,7070 | Hermecity: | <1> |
| Markeren: | hermetisch verzegelde elektroschakelaars,minirf-schakelaar |
||
50 Ohm RF Feedthroughs Glas naar metaal afdichtingen voor elektronische verpakkingen Aerospace
Hermetisch glas naar metaal afdichtingen RF/DC-feedthroughs /Multi-pin koppen/Verbindingwordt ook welIsolator van glasDeze worden hoofdzakelijk gebruikt voor de overdracht van microgolfsignalen, stroomsignalen en besturingssignalen tussen modules en modules, modules en componenten met gasdichtingsvereisten.Ze zijn een van de meest kritische componenten in afdichting componenten.
Het glas met een lage dielectrische constante en een laag dielectrisch verlies wordt gebruikt als isolatie- en dragermateriaal.met een breedte van niet meer dan 15 mmDe middengeleider heeft een verscheidenheid aan eindstijlen, zoals gouddraadbinding, solderen en paren, enz.De glazen isolatoren zijn klein., lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronische industrie.
Specificatie:Catalogus-Glas-metalen hermetische zegels.pdf
| Productnaam | Hermetisch glazen tot metalen afdichtingen |
| Model nr. | JM2516N |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rekeningen | 1 rij |
| Kleur | met een gewicht van niet meer dan 50 kg |
| Housing en speldmateriaal | Kovar 4J29 |
|
Glasmateriaal
Glaskleur
|
Type 7050 of 7070
Groen of wit
|
| Frequentiebereik | DC~50 GHz |
| VSWR | ≤ 1.2 |
| Voltage weerstaan | ≥ 300V |
|
Hermekiteit Leekpercentage |
< 1,01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥ 2000MΩ |
| Werktemperatuur | -65°C~+260°C |

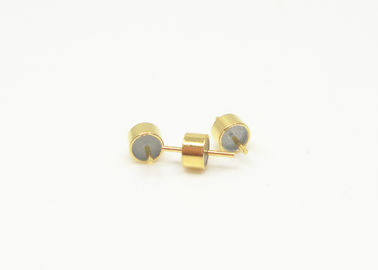

Productfoto van JM2516N:

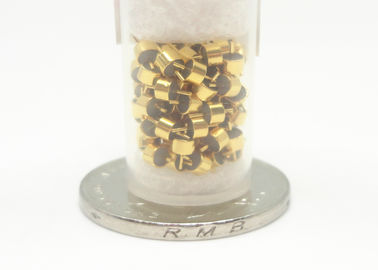

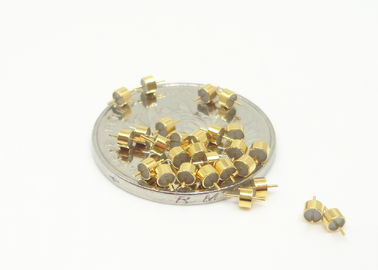

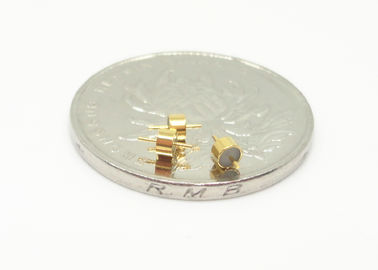

Gedetailleerde afbeelding
Eenheid ((mm)
Product:
| Model | Een | B. | C | d | D | Notitie | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=vervaardigen / solderen NB: Bovenstaande grootte in de tabel is slechts een klein deel van ditRF enkelvoudige pin Hermetisch glazen tot metalen afdichtingenAls u documentatie, vergelijkbare, compatibele of vervangende producten nodig heeft, neem dan contact met ons op. |
|||||||||||||
Voordelen:
- Militaire kwaliteit met 1,27um verguld
- Strikt.tolerantiecontrole
-Standaard en op maat gemaakt ontwerp voor keuze.
- Hoog.kosteneffectieve producten en diensten
- Grote voorraden voor standaardmaat
- Vinnige levering voor producten op maat
Kenmerken:
- Kleine maat.
- Hermetisch.
- lichtgewicht
- Stabiele kwaliteit en hoge betrouwbaarheid
- Inwendige geleider: Gouddraad binden, solderen en koppelen
Toepassing:
Een breed toepassingsbereik van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, avionische, lucht- en ruimtevaart en automobiel gefixeerd.producten van millimetergolven.
Bedrijfsprofiel:
Xi'an Elite Electronic Industrial Co., Ltd.
Opgericht in augustus 2003, is Elite Electronic Industrial een betrouwbare fabrikant en exporteur vanRF-elektrische connectoren, RF-adapters, kabelassemblages, golfgeleider- en meerkanaals mikrogolf-roterende verbindingen, enz.Deze RF-elektrische interconnecties worden veel gebruikt in de luchtvaart, de luchtvaart, de navigatie, de communicatie, antennes en andere belangrijke elektrische systemen.
Als de gekwalificeerde leverancier van onderdelen van vele nationale hightechprojecten heeft Elite Electronic meer dan 23 jaar ODM-ervaring op het gebied van interconnectcomponenten.
Productcategorie:
1. RF-connectoren, adapters (DC tot 110 GHz)
2. RF & Wave-Guide Kabel Assemblies
3. golfgids naar coax adapters
4. geïntegreerde (RF&DC) connectoren
5. Micro Rectangular Connector ((J30J, Micro D-sub, MDM)
6Glas-metalen hermetische afdichtingen, koppen, voedingsvoertuigen (RF & DC)
7. ODM-producten
Voor meer informatie kunt u contact met ons opnemen.
Welkom nieuwe en oude klanten van over de hele wereld om contact met ons op te nemen voor toekomstige zakelijke relaties en wederzijds succes!
