Hermetisch afgedichte 9-pins Micro-D J30JM-serie connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Uit shell: | Aluminiumlegering | Sectiegebied: | 0.1-0.15 mm2 |
|---|---|---|---|
| Standaard: | MIL-DTL-83513 | Huidige beoordeling: | 3A |
| Contacttype: | micro-twist pin, verguld | Productnaam: | J30JM, Mirco-D, D-sub, MDM |
| Type: | Verpakking | Draad: | Kleurcodes |
| Contact: | 9 pin | Palting: | Goudplating |
| Markeren: | rechthoekige j30j-schakelaar,de micro- schakelaar van D |
||

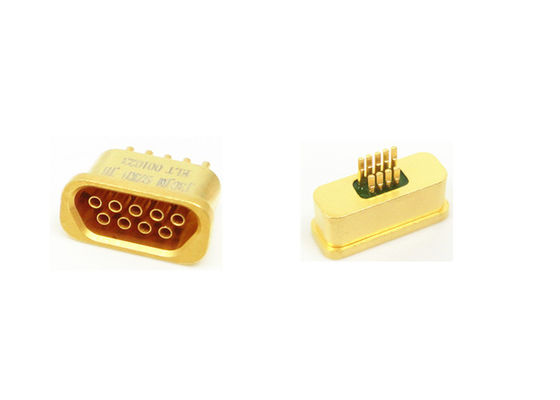

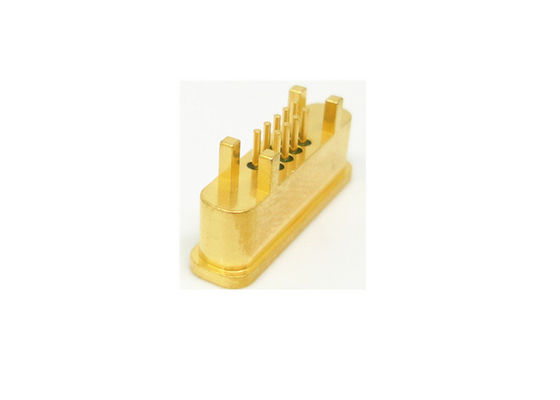

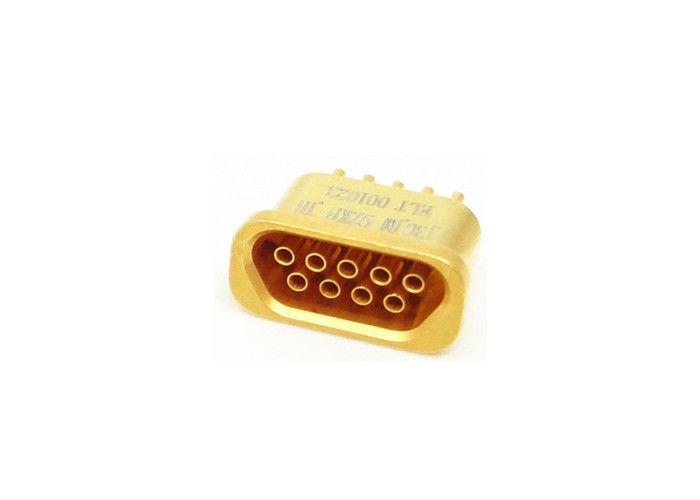

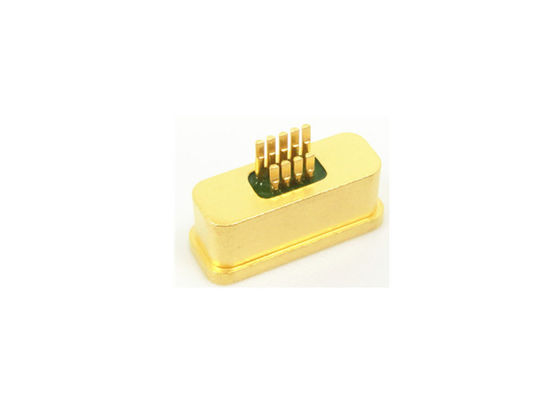

Hermetisch zegel 9 pin contact Micro-D rechthoekige J30JM serie connector met verguld
J30JM micro rechthoekige vrouwelijke connectoren zijn hermetische stopcontacten met een dielectric in glas en een contactopstand van 1,27 mm. Voor eindterminatie-stijlen kunnen ze van toepassing zijn op draden met een doorsnede van Φ0.1-0Deze connectoren zijn uitsluitend ontworpen voor de omstandigheden waarin een hermetische afdichting vereist is.betrouwbare verbinding, uitstekende elektromagnetische afscherming, trillings- en schokbestendigheid, enz.
Contactregelingen(Gezicht van de pin) |
NB:
1De gemeenschappelijke connectoren omvatten 6 onderfamilies: krimpcontactconnectoren, soldeercontactconnectoren, inlinecontact
voor PCB's N, lijncontact voor PCB's N-J, rechthoekcontact voor PCB's W, rechthoekcontact voor PCB's W-J.
2, J30J-9TJL, de "TJ" betekent "Plug"
Specificatie:
Nominale spanning: 100 V
Stroom: 3A
Hermeciteit: ≤1,01 X 10E-09 Pa·m3/s
Contactweerstand: ≤ 10 MΩ
Isolatieweerstand: ≥ 1000 MΩ
Dielectrische weerstandspanning: 300V
Duurzaamheid: 500 cycli
Omgevingstemperatuur: -55°C ~ + 125°C
Relatieve luchtvochtigheid: +40°C tot 95%
Vibratie: 10 Hz~ 2000 Hz 196m/S2
Totale versnelling RMS: 23,1 G
Impact: 735m/S2
| Buitenaardse dimensieTekening |
| Model nr. | L | L1 | Koppelplug | Verwijder |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=Socket/Female (ontvanger)
2. TJ=Pin/Male (plug)
3. M=hermetisch
4. Contact lay-out shell grootte:
--9,15,21,25,31,37
5. JH=Bindingsoppervlak
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
Toepassingen:
- Avionica, radars.
- Raketten en geleidingssystemen
- Inrichting aan boord
- Telecommunicatiesystemen
- Navigatiesystemen
- Onderzoekscentra
- Medische toepassingen
- Kabel naar kabel.
- Board naar Kabel
- Surface Mount (SMT) Board to Cable
Kenmerken:
-- Hermetisch afgesloten door gesinterd glas
-- Contactopstand: 1,27 mm (0,05")
-- Draadgrootte: 0,1-0,15 mm2
-- 1, 2 ruwe opties
-- 9-37 contacten
-- Ruimte- en gewichtsbesparing.
- Uitstekende weerstand tegen schokken en trillingen.
-- Het uiteinde kan rechtstreeks op PCB worden gelast
Soorten:
- J30J-serie
- J30JM (Hermetische) serie
- J30 (Plastic) serie
- J50J-serie
- J55A-serie
- J55AM ((Hermetische) serie
- J56J-serie
NB:
We kunnen meer dan 1000 soorten Miro-D leveren.J30J-serieAls het niet overeenkomt met uw verzoek, neem dan contact met ons op.
