Meer Compacte SSMA Mannelijke RF Coax Connector voor CXN3507/MF363A
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SSMA mannelijke connector | Materiaal: | met een gewicht van niet meer dan 10 kg |
|---|---|---|---|
| Type: | Rechte hoek | Geslacht: | Mannelijk |
| Palting: | Geplatte met goud | Impedantie: | 50 ohm |
| Duurzaamheid (matings): | 500 cycli | Gewicht: | Ongeveer 80 tot 150 g |
| Markeren: | DIN overhaalt schakelaar,Coaxiale Kabelschakelaars |
||

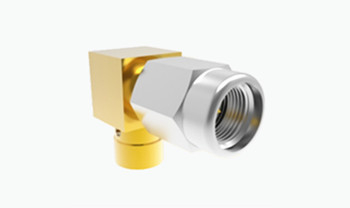

SSMA Mannelijke rechthoekige RF coaxconnector voor CXN3507/MF363A
De SSMA-serie RF coaxial connector is een compactere versie van de SMA-connector.Deze connector wordt veel gebruikt in sectoren zoals de luchtvaart., ruimtevaart en microgolvencommunicatie.

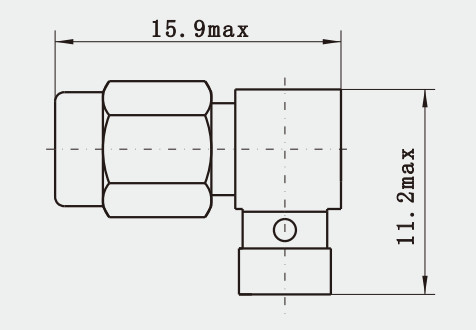

Productteken vanSSMA Mannelijke rechthoekige RF coaxconnector voor CXN3507/MF363A:
Elektrische kenmerken
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektronische en materiële kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 750 VRMS (maximaal zeeniveau) | |
| VSWR | ≤ 1.3 | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale geleider | Mannelijk | Sn-P Bronzen goudgeplatte |
| Vrouwelijke | Berylliumkoper, verguld | |
| met een breedte van niet meer dan 50 mm | Messing Berylliumkoper, verguld | |
| van roestvrij staal | ||
| Isolator | PTFE | |
| Zegelring | Siliciumrubber | |
| Paringskoppel | 0.5 -0.7 N.m. | |
Productkenmerken:
1. Miniaturiseerde grootte: SSMA-connectoren zijn compacter dan de standaard SMA-connectoren, waardoor ze geschikt zijn voor toepassingen waar ruimte op een premie is.
2Breed frequentiebereik: SSMA-connectoren kunnen een breed frequentiebereik verwerken en ondersteunen meestal signalen tot 18 GHz of zelfs hoger.
3Hoge betrouwbaarheid: deze connectoren zijn ontworpen om consistente en betrouwbare prestaties te bieden in veeleisende omgevingen zoals lucht- en ruimtevaarttoepassingen.
Toepassing:
1Draadloze communicatie: In draadloze infrastructuurapparatuur zoals basisstations en draadloze toegangspunten worden SSMA-connectoren gebruikt om antennes met transceivers te verbinden.
2Satellietcommunicatie: Ze worden gebruikt in grondstations voor satelliet-uplink en downlink, waarbij satellietcommunicatieapparatuur met antennesystemen wordt verbonden.
3Testapparatuur: In RF- (radiofrequentie) en microgolftestapparatuur worden SSMA-connectoren gebruikt voor de overdracht van hoogfrequente signalen om de nauwkeurigheid en herhaalbaarheid van de metingen te waarborgen.
Productcatalogus:
| RF-adapter |
| SMA RF-connector |
| SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
NB:
We kunnen meer dan 1000 soorten RF leveren. Als het niet overeenkomt met uw verzoek, neem dan contact op.
