Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | SMA RA-plug | Verplaatsing: | Messing en roestvrij staal |
---|---|---|---|
Impedantie: | 50Ω | Certificaat: | ISO-9001-2015 |
Duurzaamheid: | 500 cycli | Lichaam: | Rechte hoek |
Type: | Kabelverbinding | Type kabel: | 3#Semi-stijf/semi-flexibel |
Markeren: | 7 16 DIN rf schakelaar,DIN overhaalt schakelaar |

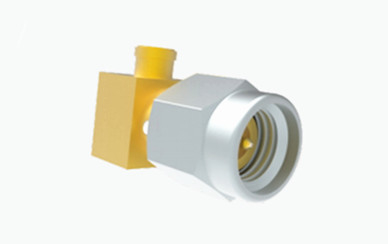

SMA Mannelijke rechthoekige RF-connector voor 3#Semi-stijve/Semi-flexible kabel
De SMA RF coaxiale connector is een zeer compacte en hoogfrequente connector die voldoet aan de MIL-C-39012 standaard.met een kleine vormfactor, grote bandbreedte, uitstekende mechanische en elektrische prestaties en een hoge mate van betrouwbaarheid.Vanwege het uitgebreide gebruik ervan op gebieden zoals microgolfcommunicatie en microgolfmeetapparatuurOnze onderneming heeft een lijn van deze high-performance connectoren ontwikkeld die in staat zijn om te werken bij frequenties tot 20 GHz.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||
Impedantie | 50Ω | |
Frequentiebereik | DC~18 GHz | |
Nominale spanning | 335VRMS* | |
Dielectrieken Spanningsweerstand | 1000VRMS* | |
Isolatieweerstand | ≥ 5000 MΩ | |
Centrale weerstand | Centrale dirigent | ≤ 3,0 mΩ |
Buitenste geleider | ≤ 2,0 mΩ | |
VSWR | ≤ 1.3 |
Materiaal en mechanische kenmerken: | |||
Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | Geplatte met goud |
Vrouwelijke/Socket | Beryllium, brons | Geplatte met goud | |
Veerkrachtig contact | Beryllium, brons | met een breedte van niet meer dan 15 mm | |
Schelpen/huizen | met een gewicht van niet meer dan 10 kg | Geplatte met goud | |
Schelpen/huizen | Roestvrij staal | Gepassioneerd | |
Isolator | PTFE | ||
Verzegelring | Silikonrubber | ||
Duurzaamheid | 500cycles | ||
Torsen | 0.79~1.13 N.m. | ||
*Andere materialen en afwerkingen kunnen op maat worden gemaakt |

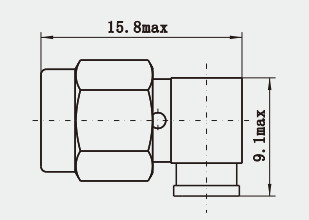

Gedetailleerde tekening vanSMA Mannelijke rechthoekige RF-connector voor 3#Semi-stijve/Semi-flexible kabel
Productkenmerken:
1. Bevestigingsmechanisme: SMA-aansluitingen gebruiken gewoonlijk een gegraven koppelmechanisme,die een zeer betrouwbare verbinding biedt, maar ook betekent dat ze geen snel aansluiten/ontkoppelen typen connectoren zijn.
2Toepassingen: veel gebruikt in microgolfcommunicatie, radarsystemen, testapparatuur, satellietcommunicatie, nauwkeurige meetinstrumenten en andere velden.
3Materialen: Meestal gemaakt van roestvrij staal of andere corrosiebestendige metalen om duurzaamheid en langdurige prestaties te garanderen.
4. Geslacht: SMA-connectoren zijn er in mannelijke (ontvanger) en vrouwelijke (plug) soorten, die moeten worden gekoppeld om een verbinding te maken.
Toepassing:
1Experimentatie en onderzoek: In wetenschappelijk onderzoek en prototypeontwikkeling worden SMA-connectoren vaak gekozen voor het bouwen van RF-circuits en experimentele installaties bij microgolvenfrequenties.
2Draadloze communicatie: In cellulaire basisstations, draadloze netwerken en andere draadloze communicatiesystemen worden SMA-connectoren gebruikt voor verschillende RF-verbindingsbehoeften.
3. Precision Instruments: In toepassingen die hoge nauwkeurigheid en stabiliteit vereisen, zoals bij bepaalde metingen en testscenario's,SMA-connectoren zijn de voorkeur keuze voor het aansluiten van coaxkabel.
4Medische diagnostische apparatuur: Sommige medische apparaten die microgolffrequenties gebruiken voor beeldvorming of therapie kunnen ook SMA-connectoren gebruiken.
NB:
We hebben meer dan 10.000 soortenSMP-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
