Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | SMA rf Coaxiale Conector | Verplaatsing: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Geslacht: | Vrouwelijke | Impedantie: | 50Ω |
| Frequentie: | DC~18 GHz | Isolatie: | PTFE |
| Toepassing: | Microgolf | Materiaal: | roestvrij staal |
| Hoog licht: | Stainless Steel SMA Vrouwelijke RF-connector,Microstrip SMA Vrouwelijke RF-connector,Niclek-geplatte SMA vrouwelijke RF-connector |
||
De SMA-serie is een compacte, hoogfrequente RF coaxiale connector die is ontwikkeld en geproduceerd in overeenstemming met MIL-C-39012.Als een van de meest gebruikte coaxiale RF-connectoren op verschillende gebieden van microgolfcommunicatie en meetapparatuur, onze high-performance SMA connectoren kunnen werken tot 20GHz.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 335VRMS* | |
| Dielectrieken Spanningsweerstand | 1000VRMS* | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Centrale dirigent | ≤ 3,0 mΩ |
| Buitenste geleider | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische kenmerken: | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | Geplatte met goud |
| Vrouwelijke/Socket | Beryllium, brons | Geplatte met goud | |
| Veerkrachtig contact | Beryllium, brons | met een breedte van niet meer dan 15 mm | |
| Schelpen/huizen | met een gewicht van niet meer dan 10 kg | Geplatte met goud | |
| Schelpen/huizen | Roestvrij staal | Gepassioneerd | |
| Isolator | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500cycles | ||
| Torsen | 0.79~1.13 N.m. | ||
| *Andere materialen en afwerkingen kunnen op maat worden gemaakt | |||

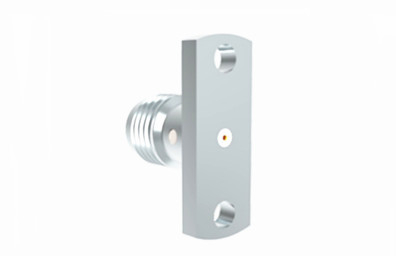

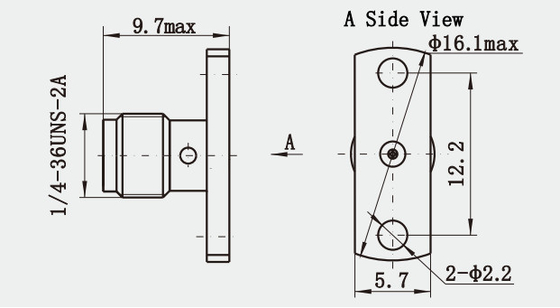

Overzicht Tekening en meer foto's van
Stainless Steel Niclek Plated SMA Vrouwelijke RF Connector met Microstrip:
(eenheid: mm)
Voordelen:
1Uitstekende elektrische prestaties: binnen het werkfrequentiebereik biedt een SMA-connector een laag retourverlies (goede impedantieafsluiting), een laag invoegverlies,en een goede spanningsstandgolfverhouding (VSWR).
2. Mechanische stabiliteit: SMA-connectoren maken gebruik van een draadloos koppelmechanisme dat een sterke verbindingsstabiliteit en herhaalbaarheid garandeert.
3. Corrosiebestendigheid: het gebruik van roestvrij staalmateriaal zorgt voor SMA-connectoren met een hoge weerstand tegen corrosie, waardoor ze geschikt zijn voor buiten- of ruwe omgevingen.
Toepassing:
1. Microwavecommunicatiesystemen: In punt-tot-punt- en satellietcommunicatiesystemen worden SMA-connectoren gebruikt voor signaaloverdracht met een hoge prestatie.
2Testapparatuur:SMA-connectoren worden vaak aangetroffen in RF-testapparatuur, zoals netwerk- en spectrumanalysatoren, omdat ze hoogfrequente signalen kunnen verwerken zonder overmatig invoegingsverlies.
3. Radar- en navigatiesystemen: In radarsystemen en GPS-navigatiesystemen kunnen SMA-connectoren worden gebruikt om antennes en andere hoogfrequente componenten te verbinden.
Productcatalogus:
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
NB:
We hebben meer dan 10.000 soortenVerbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
Contactpersoon: Elite
Tel.: +8618437926277
