| Frequentiebereik: | DC~30GHz | Impedantie: | 50Ω |
|---|---|---|---|
| Duurzaamheid: | 500 cycli | Materiaal: | roestvrij staal |
| Toepassing: | audio/video/microgolf | VSwr: | ≤ 1.3 |
| Isolatieweerstand: | ≥2000MΩ | Isolerend Middel: | PTFE |
| Hoog licht: | MF108A Kabel RF Plug,SSMA Mannelijke RF Plug van roestvrij staal |
||
SSMA-serie RF coaxiale connectoren zijn geminiaturiseerde versies van SMA-connectoren, gekenmerkt door hun compacte grootte, brede frequentiebandbreedte en hoge betrouwbaarheid.Ze worden veel gebruikt in verschillende sectoren, zoals de luchtvaart., ruimtevaart en microgolvencommunicatie.
Kenmerken:
1. Miniaturiseerde grootte: SSMA-connectoren zijn kleiner dan hun SMA-tegenhangers, waardoor ze geschikt zijn voor toepassingen waar ruimte op een premie is.
2Breed frequentiebandbreedte: SSMA-connectoren zijn ontworpen om te werken over een breed bereik aan frequenties, meestal tot 18 GHz of hoger.
3Hoge betrouwbaarheid: Deze connectoren zijn ontworpen om stabiele verbindingen te onderhouden in veeleisende omgevingen, waaronder hoge temperaturen en trillingen.
4Laag reflectieverlies: het ontwerp van SSMA-connectoren helpt om signaalreflectie tot een minimum te beperken, verliezen te verminderen en betere prestaties te bieden.
Specificatie van SSMA RF-connectoren:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektronische en materiële kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~30 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 750 VRMS (maximaal zeeniveau) | |
| VSWR | ≤ 1.3 | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Centrale geleider | Mannelijk | B.geplatte |
| Vrouwelijke | Berylliumkoper, verguld | |
| met een breedte van niet meer dan 50 mm | B.geplatte | |
| van roestvrij staal | ||
| Kabelschijf | met een breedte van niet meer dan 50 mm | |
| Isolator | PTFE | |
| Zegelring | Siliciumrubber | |
| Paringskoppel | 0.5 -0.7 N.m. | |
Toepassing:
1Draadloze communicatie: in microgolfverbindingen, punt-tot-puntcommunicatie en cellulaire basisstationantennesystemen worden SSMA-connectoren gebruikt om RF-componenten (radiofrequentie) te verbinden.
2Luchtvaart en luchtvaart:SSMA-connectoren worden gebruikt in een verscheidenheid aan communicatie- en navigatiesystemen in de luchtvaartindustrie vanwege hun hoge betrouwbaarheid en het vermogen om extreme omstandigheden te weerstaan.
3. Testapparatuur: In RF-test- en meetapparatuur kunnen SSMA-connectoren worden gebruikt om testinstrumenten aan te sluiten op de testapparatuur (EUT) of andere RF-componenten.
Productcatalogus:
| RF-adapter |
| SMA RF-connector |
| SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |

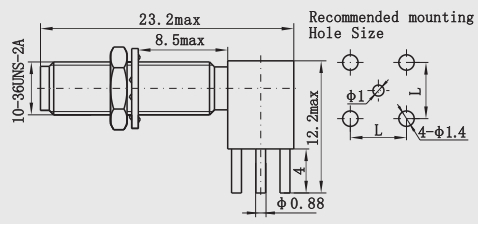

Interface afmetingen:
Gerelateerd product
1.Mini SMA Microstrip serie 2 Holes Flange Connectors
2.SMA vrouwelijke RF-connectoren voor kabel RG178
2.Mini SMA PCB Panel Mount 4 Holes Flange Connectors
NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
