11,9 GHz-18 GHz SMA-vrouwelijk golfgeleider naar coaxiale adapter WR62 BJ140 SMA-BJ140-KF
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | WR62 golfgeleider voor coaxiale adapters | Materiaal: | Messing |
|---|---|---|---|
| Frequentiebereik: | 11.9-18GHz | Connector: | SMA |
| VSWR: | 13.30 uur | Impedantie: | 50 ohm |
| Golfgeleidergrootte: | WR62,BJ140 | Lichaamsstijl: | Rechte hoek |
| Markeren: | SMA-Golfgeleider aan Coaxiale Adapter,De Golfgeleider van WR62 BJ140 aan SMA-Adapter,18GHz coaxiale Golfgeleideradapters |
||
WR62 BJ140 Naar SMA Female Golfgeleider Naar Coax Adapter 11.9GHz~18GHz
De frequentie van golfgeleider naar coax adapters verwerkt door Elite Electronic (ELT) dekt 5.4GHz-110GHz. Met hoge betrouwbaarheid, klein formaat en uitstekende prestaties, wordt het veel gebruikt in microgolfmeet- en millimetergolfapparatuur. De golfgeleider heeft standaard rechthoekige en dubbele-rib golfgeleiders, en niet-standaard golfgeleiders kunnen worden aangepast aan de eisen van de gebruiker. De coaxiale eindverbinding interface omvat N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm en microstrip. Golfgeleider naar coax adapters zijn onderverdeeld in twee typen: end launch en haakse launch van interface oriëntatie. Daaronder kan het RA launch type ook worden gebruikt als een hoogvermogen structuur.
Specificatie van SMA/BJ140-KF:
| Productnaam | WR62 Golfgeleider naar SMA Coaxiale Adapters |
| Modelnummer | SMA/BJ140-KF |
| Coaxiaal type | SMA |
| Golfgeleider maat | WR62 |
| Behuizingsstijl | Haaks |
| Frequentiebereik | 11.9-18GHz |
| SMA Impedantie | 50 Ohm |
| VSWR | 1.30 |
Voordelen:
-Onze golfgeleider adapters zijn van hoge betrouwbaarheid, miniatuur formaat en uitstekende prestaties etc., waardoor ze veelvuldig worden toegepast in microgolfmeet- en millimetergolfapparaten etc.
Omtrek tekening van modelnummer SMA/BJ140-KF:

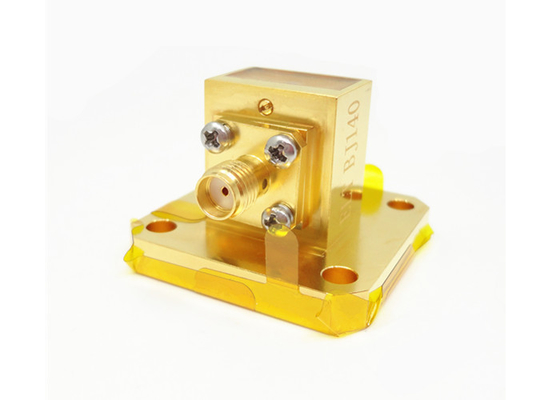

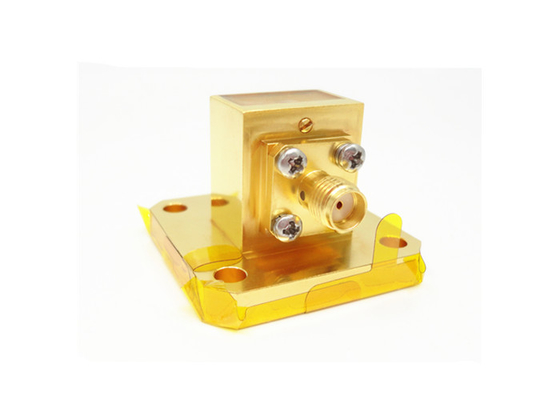

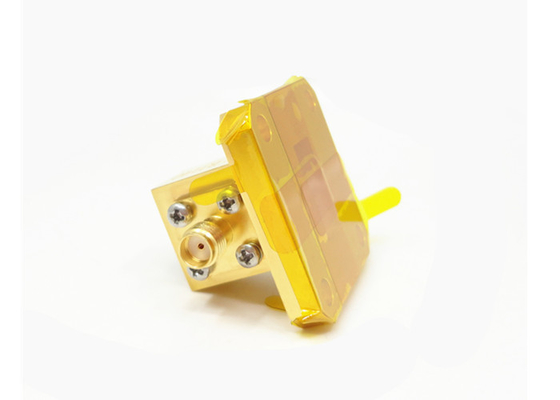

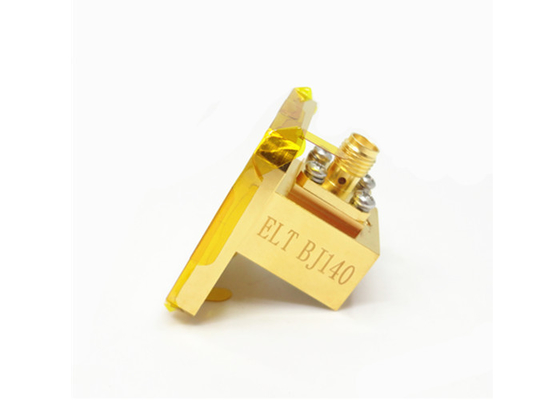

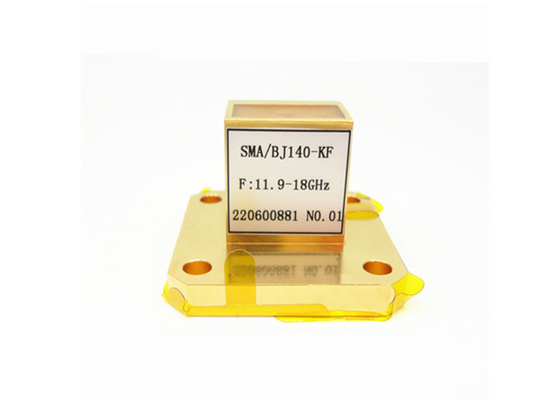

Afbeeldingen van WR62 BJ140 naar SMA Female Golfgeleider naar Coax Adapter SMA/BJ140-KF:
Lijst van Golfgeleider naar SMA Coaxiale Adapters:
| Modelnummer | Beschrijving | Opmerking |
| SMA/BJ100-KFE2 | WR90(BJ100) naar SMA female end launch adapters | BJ100=WR90 |
| SMA/BJ100-KF6 | WR90(BJ100) naar SMA male haakse adapters | |
| SMA/BJ120-KFE | WR75(BJ120) naar SMA female end launch adapters | BJ120=WR75 |
| SMA/BJ120-KF6 | WR75(BJ120) naar SMA female haakse adapters | |
| SMA/BJ140-KFE | WR62(BJ140) naar SMA female end launch adapters | BJ140=WR62 |
| SMA/BJ140-KF15 | WR62(BJ140) naar SMA female haakse adapters | |
| SMA/BJ180-KFE5 | WR51(BJ180) naar SMA female end launch adapters | BJ180=WR51 |
| SMA/BJ180-KF2 | WR51(BJ180) naar SMA female haakse adapters |
Kruisverwijzingen van golfgeleider Standaard
| Chinese Standaard | Internationale Standaard | Frequentiebereik (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Golfgeleider naar Coax Adapter-ELT 2024.pdf
OPMERKING:
We hebben meer dan 1.000 soorten Golfgeleider naar Coaxiale Adapters om uit te kiezen, als de adapter die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens. ODM-afmetingen zijn welkom.
