Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Rf-Schakelaar | Platering: | van de soort gebruikt voor het vervaardigen van elektrische voertuigen |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | CE RoHS |
| Diëlektrisch: | PTFE | Type: | Rf-Schakelaar |
| Stijl: | Recht. | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Markeren: | Hermetisch Verzegelde Vrouwelijke rf-Schakelaar,De Vrouwelijke rf Schakelaar van SMA,Hermetisch Verzegeld sma vrouwelijk waterdicht schot |
||

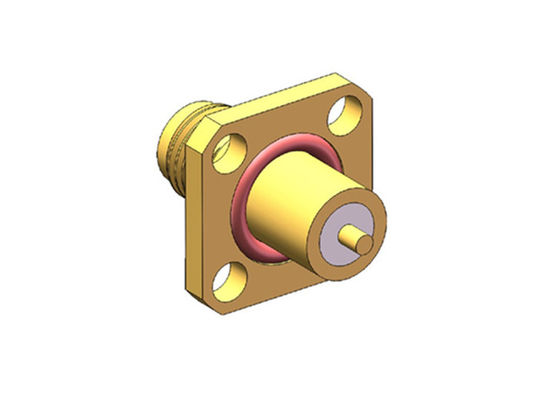

SMA-type hermetisch afgesloten vrouwelijke RF-connector met microstrip voor antenne automotive
SMA is een soort RF coaxiale connectoren die op grote schaal wordt toegepast, met een kleine draad koppeling.uitstekende prestatiesDeze systemen worden gebruikt in verbinding met RF-kabels of microstriplijnen in RF-circuits van het WLAN-systeem, besturingsprogramma's, microgolfapparatuur en het digitale communicatiesysteem.De frequentie kan oplopen tot 18 GHz met behulp van semi-stijve of semi-flexkabel.
SpecificatievanSMA-type hermetisch afgesloten vrouwelijke RF-connector met microstrip voor antenne automotive(mm)
| Interface volgens | IEC 60169-15 |
| Impedantie | 50Ω |
| Frequentiebereik | DC tot 18 GHz |
| Invoegingsverlies | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Isolatieweerstand | ≥ 5000 MΩ |
| Contactcentrumweerstand | ≤ 3mΩ |
| Buitencontactweerstand | ≤ 2mΩ |
| Paringscycli | ≥ 500 |
| Temperatuurbereik | -65-+165°C |
|
Isolatie dielectricum |
PTFE |
Gedetailleerde tekening vanSMA-type hermetisch afgesloten vrouwelijke RF-connector met microstrip voor antenne automotive(mm)
| Modelnummer | L | L1 | L2 | D | D1 | D2 | Beschrijving |
| SMA(M) -KFD14 | 6 | 1.8 | 15 (((+0).15-0,05) | 0.6 | 6 | 2.6 | Hermetisch afgesloten SMA vrouwelijke 2-gat flens RF-aansluiting |
| SMA(M) -KFD15 | 8 | 3 | 17.5(+0.10-0,05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15-0,05) | 1.3 | 6 | 2.6 | SMA vrouwelijke 2-gat flens RF-aansluiting |
Er zijn ook andere SMA RF-connectoren ((mm):
1.
| Modelnummer | L | L1 | Beschrijving |
| SMA-KFD553 | 1.5 | 4 | SMA Vrouwelijke vierhoeken flensholding rf connector |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Modelnummer | L | L1 | D | D1 | D2 | Beschrijving |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA vrouwelijke 4-holes flens RF-connector |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Waterdichte SMA vrouwelijke 4-holes flenshold RF-connector |
3.
| Modelnummer | L | L1 | D | D1 | Beschrijving |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 plat
|
6 | SMA vrouwelijke 4-holes flens RF-connector |
| SMA-KFD126 | 4 | 2.5 |
0.65 plat
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 plat
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 plat
|
6 |
ToepassingvanSMA-type hermetisch afgesloten vrouwelijke RF-connector met microstrip voor antenne automotive(mm)
- Draadloos.
- Antennen.
- Breedband.
- Instrumenten.
- Fase-array-antennen
- Board-to-board interconnectie
NB:
We hebben meer dan 10.000 soortenSMA RF-connector/adapter,Als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
