Ruimtebesparende of hoogfrequente RF-aansluiting Hermetisch afgesloten CSMP-mannelijke aansluiting voor PCB-soldering

Inleiding tot het product:

Ruimtebesparing of hoge frequentieCSMP RF Male Connector voor PCB-montage

De CSMP RF Connector, met een middelste geleider gemaakt van vergulde Kovar-legering, zorgt voor consistente en betrouwbare signaaloverdracht over een breed frequentiebereik van 0,04 GHz tot 40 GHz.Dit maakt het ideaal voor hoogfrequente toepassingen die precisie en stabiliteit vereisen.

Met een isolatieweerstand van ≥ 2000 MΩCSMPRF Connector minimaliseert signaalverlies en handhaaft de signaalintegrititeit zelfs onder moeilijke omstandigheden, wat bijdraagt aan de algehele betrouwbaarheid en prestaties in kritieke RF-systemen.

De CSMP RF Connector is ontworpen met een impedantie van 50Ω en past bij de impedantie van aangesloten componenten.vermindering van reflecties en signaaldistorsies voor optimale signaaloverdracht en maximale efficiëntie van het RF-systeem.

De compacte vormfactor van de CSMP RF Connector, ook wel Supper micro SMP genoemd, is kleiner dan SSMP ((mini smp, smpm), waardoor het perfect is voor ruimtebesparende toepassingen.Het kleine formaat ondersteunt installaties met een hoge dichtheid zonder afbreuk te doen aan prestaties, een veelzijdige oplossing voor moderne RF-systemen.

Tot slot combineert de CSMP RF Connector superieure materialen, precisie-engineering en hoogwaardige mogelijkheden, waardoor het de ideale keuze is voor verschillende RF-toepassingen.Of het nu gaat om ruimtebeperkte omgevingen of om hoogfrequente toepassingen, de SSMP- en CSMP-RF-connectoren zorgen voor betrouwbare connectiviteit en uitzonderlijke signaalintegriteit.

Kenmerken:

• Het avondeten.micro-SMPMini-type SMP ontwerp:Het is ideaal voor toepassingen waarbij een compacte en lichte connectoroplossing vereist is.
• Hoogwaardige structuur:Gemaakt in Xi'an, China, met een duurzame Kovar-legering met een gouden geleider, die uitstekende geleidbaarheid en betrouwbaarheid garandeert.
• Breed frequentiebereik:Geschikt voor hoogfrequente toepassingen in het bereik van 0,04 GHz tot 40 GHz.
• Hermetische afdichting:Met een nominale temperatuur van 1,01325 X 10-3 Pa.cm3/s biedt het een strak afdichtingsysteem om lekkage van gassen of vloeistoffen te voorkomen, waardoor het ideaal is voor omgevingen die een hoge bescherming tegen omgevingsfactoren vereisen.
• Superieure isolatie:Glas (groen) isolatie, met uitstekende isolatie eigenschappen voor betrouwbare prestaties onder moeilijke omstandigheden.

Technische parameters:

Overzicht Dimension vanCSMP RF Male Connector voor PCB-montage:

Board to Board-oplossing:

CSMP-mannelijke aansluiting (volledige afsluiting) + CSMP-vrouwelijke adapter + CSMP-mannelijke aansluiting (gladde boor)

Toepassingen:

DeHermetisch afgesloten CSMP-connectoris veelzijdig en kan worden gebruikt in:

• Ruimtevaartuigen
• Telecommunicatie
• Luchtvaart
• Navigatie
• Satelliet
• Radar
• Industriële & elektronica

De miniatuurgrootte, het brede frequentiebereik en de sluiting maken het een betrouwbare keuze voor veeleisende omgevingen.

Aanpassing:

Productaanpassingsdiensten voor CSMP RF Connector:

Productaanpassingsdiensten zijn beschikbaar voor de mini-type SMP, mini-size SMP en mini-size SMP.

MOQ: 200 stuks

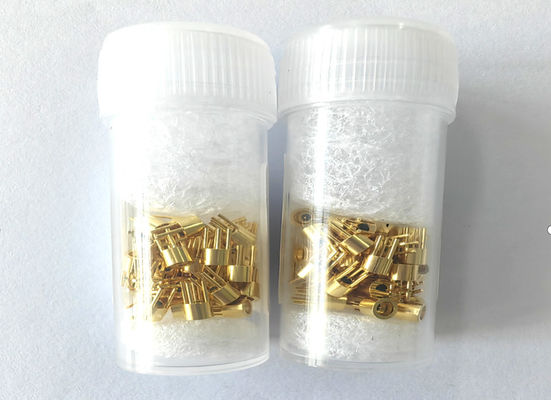

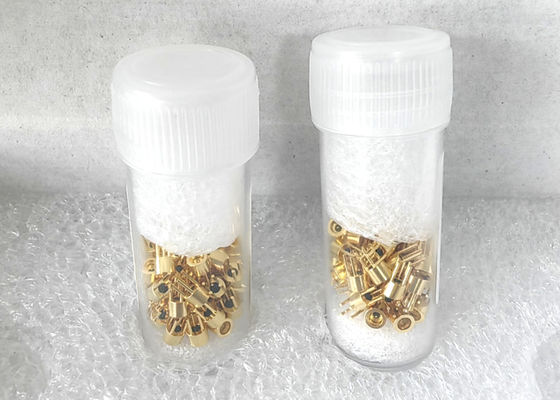

Verpakking en verzending:

Deze CSMP RF Connector is zorgvuldig verpakt om een veilige levering te garanderen.

Verpakking:50 stuks/ plastic fles

Afmeting van de buitendoos:21.5*15.5*12cm (0,040 CBM)

Opmerking: De buitenkarton kan twee kleine kartonnen bevatten
