Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | SMA RF-connector | Verplaatsing: | Goud |
|---|---|---|---|
| VSwr: | ≤ 1.3 | Montage-type: | Flankenmontage |
| Werkspanning: | 335V r.m.s bij Overzees - niveau | Frequentiebereik: | Gelijkstroom aan 18GHz |
| Lichaam: | met een gewicht van niet meer dan 10 kg | Geslacht: | Hefboom/Wijfje |
| Hoog licht: | Messing SMA RF-connector,Vrouwelijke SMA-RF-connector,Flankenbevestiging SMA RF-connector |
||

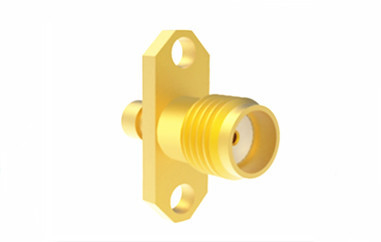

De SMA RF coaxial connector is een compacte, hoogfrequente coaxial connector die is ontworpen in overeenstemming met MIL-C-39012.uitzonderlijke mechanische en elektrische prestatiesHet is de meest gebruikte RF coaxial connector. Het wordt veel gebruikt in microwavecommunicatie en microwave meetapparatuur.onder andere gebiedenDe door ons bedrijf ontwikkelde serie high-performance connectoren zijn in staat om te werken bij frequenties tot 20 GHz.
Specificatie van SMA Rf-connectoren:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Interface volgens | IEC 60169-15 |
| Impedantie | 50Ω |
| Frequentiebereik | DC tot 18 GHz |
| Invoegingsverlies | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Isolatieweerstand | ≥ 5000 MΩ |
| Contactcentrumweerstand | ≤ 3mΩ |
| Buitencontactweerstand | ≤ 2mΩ |
| Paringscycli | ≥ 500 |
| Temperatuurbereik | -65-+165°C |

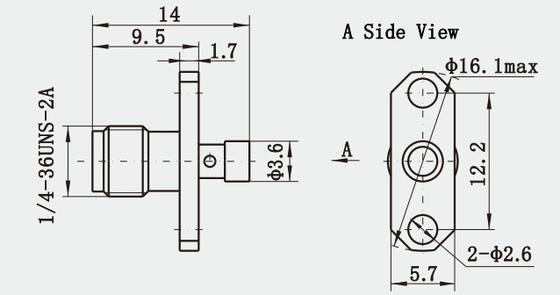

Overzicht Tekening vanRF-aansluiting voor bekleding met vrouwelijke flenster van koper SMA voor kabel CXN3506/MF108A:
Materiaal en mechanische kenmerken:
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 50 mm |
| Vrouwelijke | Sn-P Bronzen goudgeplatte | |
| Elastisch contact | Berylliumbronzen, bekleed met nikkel | |
| met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 50 mm | |
| Passivatie van roestvrij | ||
| Vergrendelde mouw | met een breedte van niet meer dan 50 mm | |
| Sluitkoppel van de aansluiting | 0.79-1.13N.m | |
| Duurzaamheid | 500 cycli | |
| Verzegelring | Silikonrubber | |
| Isolatoren | PTFE | |
Belangrijkste kenmerken:
1. Kleine afmetingen: Zoals de naam al doet vermoeden, geeft 'SubMiniature' aan dat de SMA-connector kleiner is dan veel andere soorten coaxiale connectoren,het geschikt maken voor toepassingen waar ruimte een premie is.
2. Hoogfrequente capaciteit: de SMA-connector is ontworpen om hoge frequenties te verwerken, meestal tot 18 GHz, hoewel sommige versies tot 26,5 GHz kunnen gaan,met een vermogen van meer dan 10 W.
3Brede bandbreedte: SMA-connectoren kunnen, naast de high-frequency-mogelijkheden, signalen over een breed spectrum van frequenties verzenden zonder dat de prestaties aanzienlijk afnemen.
Toepassingen:
1Een breed toepassingsbereik: vanwege zijn grootte, bandbreedte en betrouwbaarheid wordt de SMA-connector in een breed scala van toepassingen gebruikt, waaronder telecommunicatie, testapparatuur, militaire systemen,en wetenschappelijke instrumenten.
2Standaardiseerde interface: volgens de MIL-C-39012-standaard.SMA-connectoren hebben een consistente interface die de compatibiliteit met andere componenten en apparaten die aan dezelfde specificatie voldoen, garandeert.
3. Variaties en aanpassingen: Er zijn verschillende variaties van de SMA-connector beschikbaar, waaronder verschillende afsluitingsmogelijkheden (zoals SMA-J), rechthoekige adapters en low-profile modellen,flexibiliteit bieden voor verschillende ontwerpbehoeften.
Productcatalogus:
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
Gerelateerde producten:
1) Hermetisch afgesloten vrouwelijke SMA RF-connectoren
| Model nr. | Notitie |
| SMA(M) -KFD | Hermetisch |
2) Vrouwelijke Bulkheaf Rechtshoek Solder Mount SMA Connector
| Model nr. | L | Notitie |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Ik weet het niet.NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
