Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | SMP rf Coaxiale Conector | Verplaatsing: | Goudplatering |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | CE ROHS |
| Geslacht: | Vrouwelijke | Lichaamsstijl: | Recht. |
| Levensduur: | 500 cycli | Zet Methode op: | Flankenmontage |
| Hoog licht: | SMP Vrouwelijke rechtstreekse RF-connector,SMP rechtstreekse RF-connector,SMP RF-aansluiting met flenshoud |
||

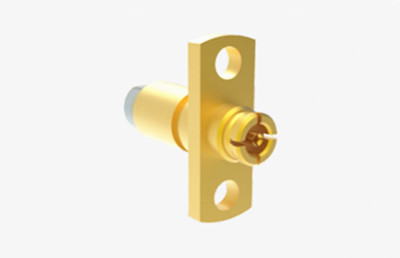

Vrouwelijke rechtstreekse RF-aansluiting voor kabel CXN3506/MF108A
SMP is een miniatuur push-on RF coaxial connector met een klein volume, lichtgewicht, uitstekende seismische prestaties en een brede bandbreedte.Het is in staat om frequenties tot 30 GHz te verwerken (onze high-performance SMP-connectoren kunnen 40 GHz bereiken). De stekker biedt drie interfacepties: volledige afslag, beperkte afslag en een niet-gedraaid gat (inclusief met remmen).Deze verschillende interfaceplaten kunnen de nodige axiale of radiale beweging bevatten die vereist is voor blinde koppeling in breed-brede aansluitingenSMP-connectoren zijn geschikt voor installaties die hoge betrouwbaarheid en modulaire dichtheid vereisen.
Kenmerken voor SMP-connector:
1Compacte afmetingen: SMP-connectoren zijn ontworpen om extreem compact te zijn, waardoor ze ideaal zijn voor toepassingen waar ruimte beperkt is.
2. Lichtgewicht: SMP-connectoren zijn door hun miniaturiseerde ontwerp lichter dan andere soorten RF-connectoren.
3. Uitstekende schokbestendigheid: het mechanische ontwerp van SMP-connectoren stelt ze in staat trillingen en schokken te weerstaan, waardoor ze geschikt zijn voor omgevingen met hoge schokken.
4Brede bedrijfsbandbreedte: SMP-connectoren ondersteunen een breed frequentiebereik, met standaardoperaties tot 30 GHz en sommige producten die zich tot 40 GHz uitstrekken.
5. Versatile interfaceplaten: SMP-plugs bieden drie verschillende interfacekonfiguratieren: volledige ontspanning, beperkte ontspanning en gladde boring (inclusief met remmen) om aan verschillende verbindingsbehoeften te voldoen.
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Centrale weerstand | Buitenste geleider | Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ |
| Centrale geleider | Normaal≤6mΩ, Afdichting≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |
Toepassingen
1Draadloze communicatie: SMP-connectoren worden vaak gebruikt in RF-secties van mobiele communicatiebasisstations, waaronder draadloze lokale netwerken (WLAN's), mobiele netwerken,en andere RF-transmissiesystemen.
2Testapparatuur: In de test- en meetindustrie worden SMP-connectoren gebruikt in testinstallaties, netwerkanalysatoren, spectrumanalysatoren,en andere nauwkeurige meetapparatuur, omdat zij een stabiel signaalpad kunnen bieden.
3Satellietcommunicatie: SMP-connectoren zijn geschikt voor satellietcommunicatieapparatuur, met inbegrip van de RF-componenten van grondstations en satellietverbindingen, omdat zij de signaalintegritie helpen waarborgen.
