| Artikel 1: | SMA RF-connector | Verplaatsing: | Geplatte met goud |
|---|---|---|---|
| Geslacht van de connector: | Mannelijk | Impedantie: | 50Ω |
| Frequentie: | DC~18 GHz | Levensduur: | 500 cycli |
| Lichaam: | met een gewicht van niet meer dan 10 kg | VSwr: | ≤ 1.3 |
| Hoog licht: | Mannelijke SMA-RF-connector,Messing SMA RF-connector,Goudgeplatte SMA-RF-connector |
||

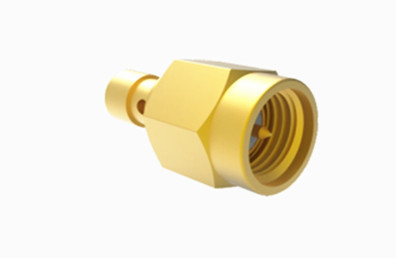

De SMA RF coaxial connector is een compacte, hoogfrequente coaxial connector die is ontworpen in overeenstemming met MIL-C-39012.breed frequentiebereikDit type connector wordt het meest gebruikt in coaxiale toepassingen met radiofrequentie.Het wordt op grote schaal toegepast op verschillende gebieden, zoals microgolfcommunicatie en microgolfmeetapparaten.De superieure connectoren van ons bedrijf in deze serie zijn ontworpen om frequenties tot 20 GHz te ondersteunen.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 Ohm | |
| Frequentiebereik | DC~28 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 675 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 3mOhm |
| Centrale geleider | ≤ 6 mOhm | |
| VSMR | ≤ 1.25 | |
| Invoegingsverlies | ≤ 0,30 dB | |
Gelijk:
1. Standaardisatie en compatibiliteit: SMA-connectoren voldoen aan standaardmaat en elektrische specificaties, waardoor compatibiliteit met een breed scala aan RF-componenten en -apparaten wordt gewaarborgd.
2Omgevingsbestandheid: Sommige versies van SMA-connectoren zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, waterdicht, stofdicht of corrosiebestendig.
3Een breed toepassingsbereik: vanwege hun prestatiefuncties worden SMA-connectoren veel gebruikt in draadloze communicatie, test en meetsectoren.
Toepassing:
De SMA-connector is een veelgebruikte coaxiale connector in de RF- en microgolfindustrie, bekend om zijn compacte ontwerp, breed frequentiebereik, uitstekende mechanische en elektrische prestaties,en hoge betrouwbaarheidDeze kenmerken maken SMA-connectoren toepasbaar op verschillende domeinen.
Andere producten:
1.SMA 90 graden flenshoudverbinding
| Model nr. | L | L1 | D | Notitie |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | SS behuizing |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 Ohm Messing Vrouwelijke Jack Flange Mount SMA RF Connector
| Model nr. | L | L1 | L2 | D | D1 | D2 | Notitie |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Productcatalogus:
| RF-adapter |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| RF-kabelsamenstellingen |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
