| Frequentiebereik: | DC~40GHz | Impedantie: | 50Ω |
|---|---|---|---|
| Glas: | 7052 7070 | Hermecity: | <1> |
| Isolatieweerstand: | ≥2000MΩ | Gemiddelde druk: | 500VRMS* |
| Geschat weersta voltage: | 170VRMS* | VSWR: | ≤1.3 |
| Hoog licht: | 2.79mm RF coaxial connector,Stainless Steel SMP Mannelijke RF-connector,Rustvrij staal beperkte rem RF-connector |
||

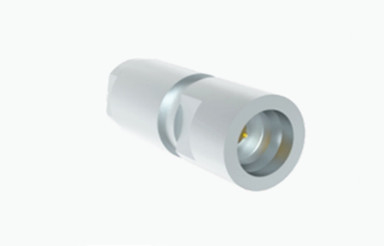

SMP Mannelijk roestvrij staal beperkte ontkoppelingsdiepte 2,79 RF-connector
De SMP is een compacte RF coaxiale connector die een kleine vormfactor, een lichte constructie, indrukwekkende seismische prestaties en een brede operationele bandbreedte heeft.Het kan werkfrequenties tot 30 GHz verwerken (met onze reeks SMP-connectoren die zelfs 40 GHz kunnen bereiken)De plugs bieden drie verschillende interface-opties: volledige afschaffing, beperkte afschaffing en gladde boor (waaronder versies met loskoppelingsfuncties).montage van kabelsDe SMP biedt interconnectiviteit voor board-to-board, blind mating en rack-and-panel toepassingen met behoud van een hoge pakketdichtheid.Het is geschikt voor installaties met een hoge betrouwbaarheid en modulair-intensieve installaties, waardoor het een voorkeur heeft in verschillende kritieke toepassingen.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Centrale weerstand | Buitenste geleider | ≤ 4 mΩ |
| Centrale geleider | ≤ 26 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |
Gedetailleerde tekening
Kenmerken en voordelen
| met een gewicht van niet meer dan 50 kg |
| Subminiatuur |
| DC tot 40 GHz |
| Compacte grootte |
| Koppeling op druk- of knopslag |
| Volledige losmaak, beperkte losmaak en gladde boring |
| PCB- en kabelverbinding |
| Man en vrouw, rechte en rechterhoek keuze |
| Versies voor de bevestiging van kabels voor zowel flexibele als semi-stijve kabels |
| Normaal type en hermetisch, selectie flens- en draadmontage |
Toepassingen
Samengevat zijn SMP RF coaxiale connectoren een essentieel onderdeel in moderne elektronische apparaten vanwege hun compacte grootte, hoge montage-dichtheid, breedbandprestaties en gebruiksgemak.
