| Uit Shell: | Aluminiumlegering | Contactspeld: | 21 |
|---|---|---|---|
| Materiaal: | Metaal | Contact het uit elkaar plaatsen: | 1.27mm |
| Sectiegebied: | 0.10.15mm ² | Norm: | Mil-dtl-83513 |
| Contacttype: | micro- draaispeld, gouden plateren | Productnaam: | J30J, mirco-D, D-Sub, MDM |
| Type: | Rechte hoek | ceritification: | ROHS ISO-9001-2015 |
| Hoog licht: | De Reeksschakelaar van micro-D J30J,21 speldenmdm Schakelaar,D Subminature MDM Schakelaar |
||

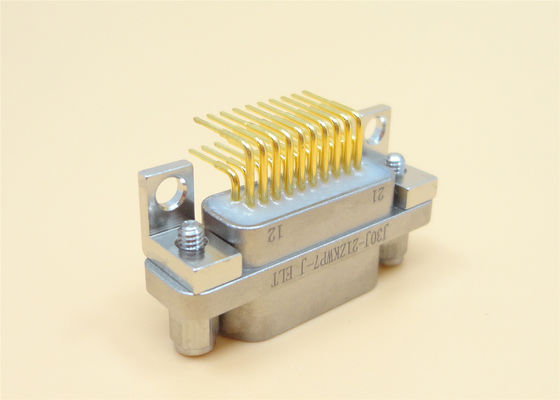

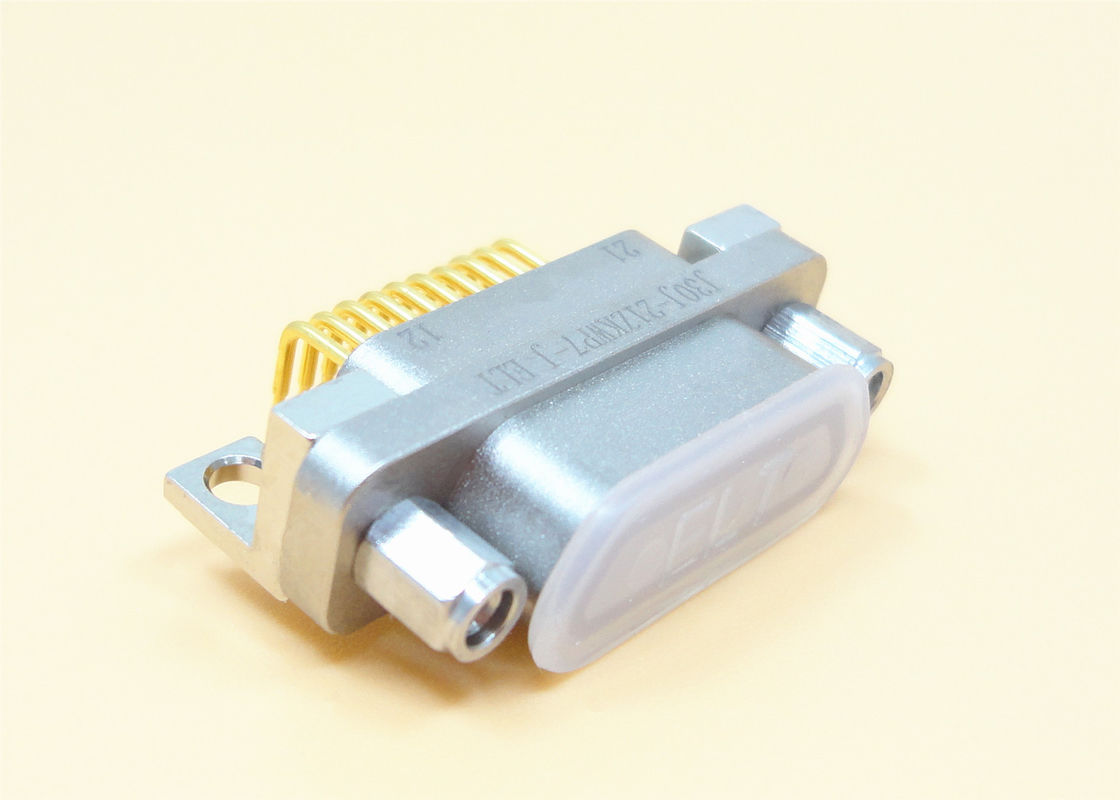

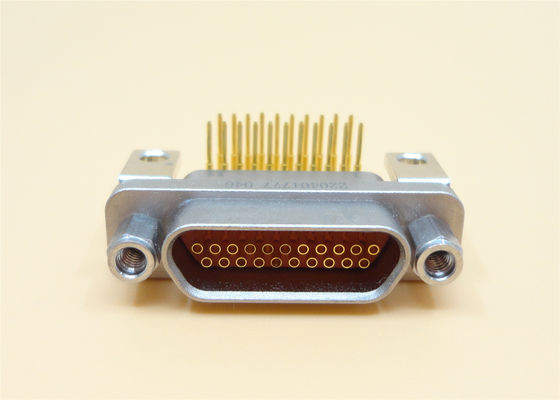

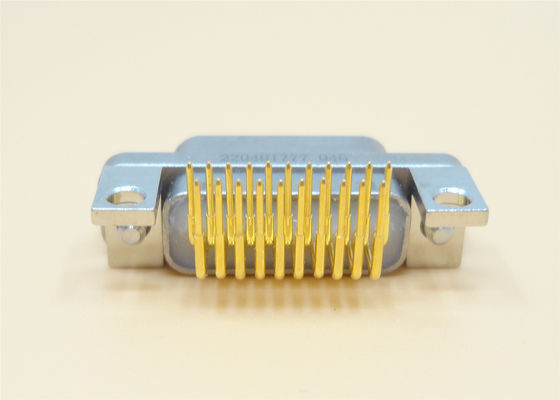

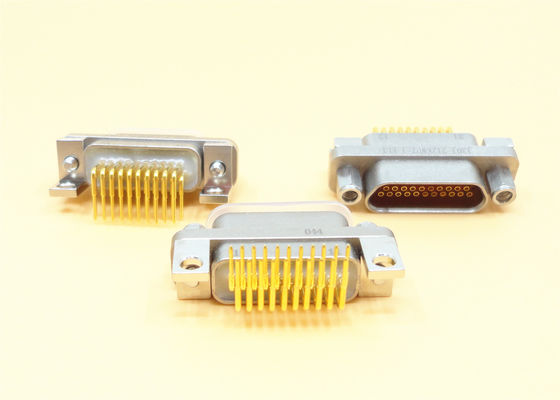

Rechthoekige J30J 21 de Speldmdm Schakelaar van Rechte hoek micro-D voor PCB
Het rechthoekige j30j product van micro-D is gelijkwaardig aan Amerikaanse MDM-reeksproducten. Shell wordt gemaakt van aluminiumlegering, en contact het uit elkaar plaatsen is 1.27mm. Deze j30j-schakelaar is geschikt voor gebied het in dwarsdoorsnede van de draadkern van 0.10.15mm vierkant. De prestaties van dit product zijn met gjb2446a (de Algemene specificatie voor rechthoekige elektroschakelaar met micro polariseerde huisvesting) in overeenstemming, die aan mil-dtl-83513 gelijkwaardig is, en is verdeeld en beter in gewoon (huisvesting) (huisvesting). Het heeft de kenmerken van kleine installatie ruimte, lichtgewicht, betrouwbare verbinding, goede elektromagnetische beveiliging en seismische weerstand, en in elektronische materiaal en instrumenten met kleine ruimtevereisten wijd gebruikt.
De gemeenschappelijke schakelaars omvatten 6 subreeksen: plooiende contactschakelaar, lassende contactschakelaar, PCB-n-in-lijn schakelaar, in-line schakelaar van PCB n-j, de rechte hoekschakelaar van PCB w en de rechte hoekschakelaar van PCB w-j.
| Contactregelingen (Gezichtsweergeven van Speldtussenvoegsel) |
| Huidige Classificatie | 3A |
| Voltageclassificatie | 300V |
| Isolatieweerstand | ≥ 5000 MΩ |
| Duurzaamheid | 500 cycli |
| Diëlektrisch weersta Voltage | 800 |
| Milieutemperatuur | -55℃ ~ + 125℃ |
| Relatieve Vochtigheid | tot 95% bij +40℃ |
| Trilling | 10Hz~ 2000Hz 196m/S ² |
| Totale versnelling RMS | 23.1G |
| Effect | 735m/S ² |
| Buitenafmetingstekening |
| ModelNo. | A | B |
| J30j-9zkw-j | 19.6 | 14.35 |
| J30j-15zkw-j | 23.5 | 18.2 |
| J30j-21zkw-j | 27.4 | 22 |
| J30j-35zkw-j | 29.8 | 24.5 |
| J30j-31zkw-j | 33.6 | 28.3 |
| J30j-37zkw-j | 37.4 | 32.2 |
*Standard: equivalent mil-dtl-83513
*9, 15, 21, 25, 31, 37 kernreeksproducten
*The de beëindigingswijze van PCB is rechte hoekcontact, en het net is 1,27 × 2,54 (rij× Lijn)
*Torsionnaald
het *Applicable kabelgebied in dwarsdoorsnede is 0.1~0.15 mm2
het *Cable gebied in dwarsdoorsnede is 0,07 mm2
*1, 2, 3, 4 ruwe opties
* Hoog - dichtheidsverbinding
*Straight en de rechte hoekmodellen zijn beschikbaar
*Low contactweerstand, hoge huidige capaciteit en hoge diëlektrische sterkte.
*Custom ontworpen schakelaar en kabelassemblage.
*Straight en rechte hoek modelselectie
*Save ruimte en gewicht.
- Onderzoekscentra
- Militair
- GPS
- UAV
- Mededelingen
- Satcom
